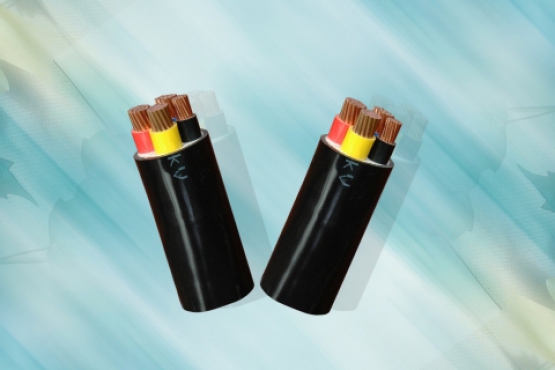

CVV – 300/500 V

Mã SP:

Giá bán: Liên hệ

Thương hiệu: Không xác định

Nước sản xuất: Không xác định

Tình trạng: Có sẵn

Số lượng:

- +

Yêu cầu báo giá

Thông tin sản phẩm

TỔNG QUAN

Cáp CVV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 300/500 V, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 6610-4/ IEC 60227-4
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng màu cách điện:
Màu đỏ – vàng – xanh dương – đen.
•Hoặc theo yêu cầu khách hàng.

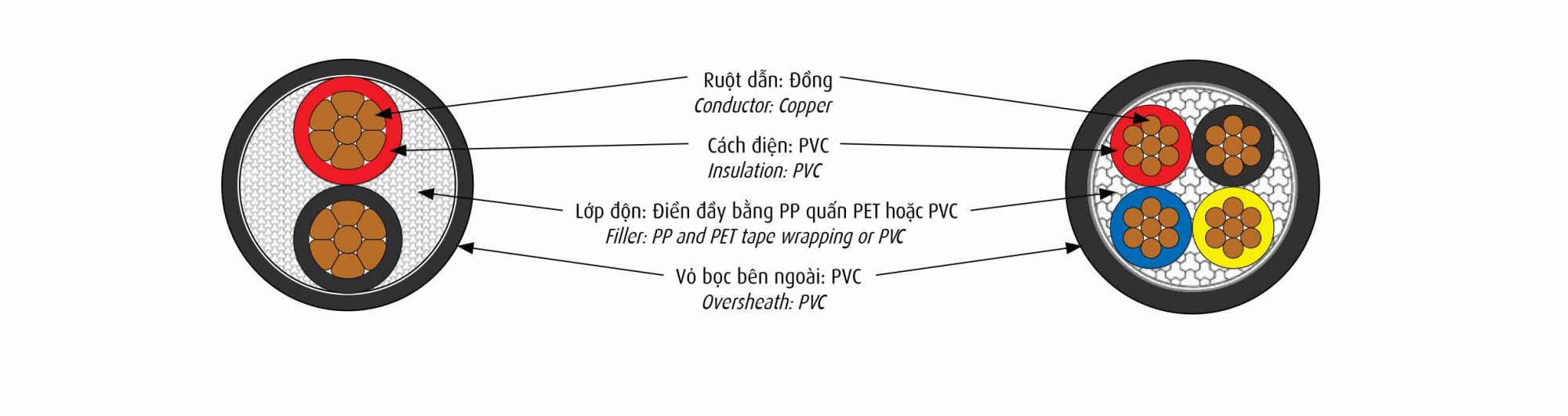

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 300/500 V.	Rated voltage U₀/U: 300/500 V.
Điện áp thử: 2 kV (5 phút).	Test voltage: 2 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^OC:	Maximum conductor temperature for short-circuit (5s maximum duration) is 160^OC:

CÁP CVV – 300/500 V - 2 ĐẾN 4 LÕI. CVV – 300/500 V CABLE – 2 TO 4 CORES.

Ruột dẫn - Conductor				Chiều dày cách điện danh định	Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.overall diameter*			Khối lượng cáp gần đúng () Approx. mass*
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.overall diameter*			Khối lượng cáp gần đúng () Approx. mass*
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	core	core	core	core	core	core	core	core	core
mm²	N⁰ /mm	mm	Ω/km	mm	mm			mm			kg/km
1,5	1/1,38	1,38	12,1	0,7	1,2	1,2	1,2	8,8	9,2	9,9	115	134	161
1,5	7/0,52	1,56	12,1	0,7	1,2	1,2	1,2	9,1	9,6	10,4	123	143	171
2,5	1/1,77	1,77	7,41	0,8	1,2	1,2	1,2	9,9	10,5	11,4	157	186	226
2,5	7/0,67	2,01	7,41	0,8	1,2	1,2	1,2	10,4	11,0	11,9	169	199	242
4	1/2,24	2,24	4,61	0,8	1,2	1,2	1,4	10,9	11,5	12,9	203	246	313
4	7/0,85	2,55	4,61	0,8	1,2	1,2	1,4	11,5	12,2	13,6	220	265	338
6	1/2,74	2,74	3,08	0,8	1,2	1,4	1,4	11,9	13,0	14,5	260	332	425
6	7/1,04	3,12	3,08	0,8	1,2	1,4	1,4	12,6	13,8	15,4	284	359	459
10	7/1,35	4,05	1,83	1,0	1,4	1,4	1,4	16,1	17,1	18,6	467	572	709

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
