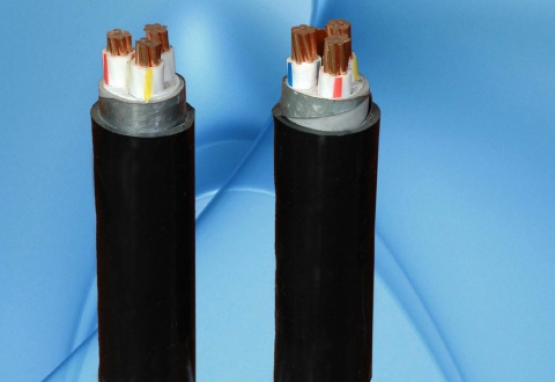

CXE/DATA − 0,6/1 kV & CXE/DSTA − 0,6/1 kV

TỔNG QUAN

Cáp CXE/DATA, CXE/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:
+   Cáp 1 lõi: Màu tự nhiên, không băng màu.
+   Cáp nhiều lõi: Băng màu đỏ – vàng – xanh – không băng màu.
Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

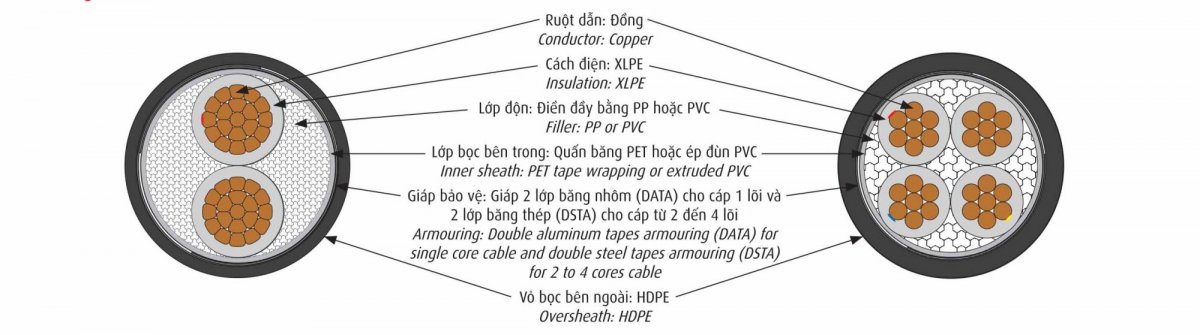

CADIVI_CVV_CXV_CXE_Brochure_24pp_160408_Print6

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.	Maximum conductor temperature for normal operation is 90^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 250^OC.

5.1 - CÁP CXE/DATA - 1 LÕI. CXE/DATA CABLE – 1 CORE.

Ruột dẫn - Conductor				Chiều dày cách điện danh định	Chiều dày băng nhôm danh định	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Chiều dày băng nhôm danh định		Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Nominal thicknes of aluminum tape		Approx. overall Diameter.	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	mm	mm	kg/km
2,5	7/0,67	2,01	7,41	0,7	0,5	1,4	10,2	135
4	7/0,85	2,55	4,61	0,7	0,5	1,4	10,8	158
6	7/1,04	3,12	3,08	0,7	0,5	1,4	11,3	187
10	7/1,35	4,05	1,83	0,7	0,5	1,4	12,3	242
16	CC	4,75	1,15	0,7	0,5	1,4	13,0	304
25	CC	6,0	0,727	0,9	0,5	1,4	14,6	421
35	CC	7,1	0,524	0,9	0,5	1,4	15,7	529
50	CC	8,3	0,387	1,0	0,5	1,4	17,1	668
70	CC	9,9	0,268	1,1	0,5	1,5	19,1	896
95	CC	11,7	0,193	1,1	0,5	1,6	21,1	1173
120	CC	13,1	0,153	1,2	0,5	1,6	22,7	1429
150	CC	14,7	0,124	1,4	0,5	1,7	24,9	1734
185	CC	16,4	0,0991	1,6	0,5	1,7	27,0	2114
240	CC	18,6	0,0754	1,7	0,5	1,8	29,6	2695
300	CC	21,1	0,0601	1,8	0,5	1,9	32,5	3318
400	CC	24,2	0,0470	2,0	0,5	2,0	36,6	4205
500	CC	27,0	0,0366	2,2	0,5	2,1	40,0	5290
630	CC	30,8	0,0283	2,4	0,5	2,3	44,6	6739

– C.C : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables, which structure and standards in accordance with customer requirements.

5.2 - CÁP CXE/DSTA - 2 ĐẾN 4 LÕI. CXE/DSTA CABLE – 2 TO 4 CORES.

Ruột dẫn - Conductor				Chiều dày cách điện danh định	Chiều dày băng thép danh định Nominal thickness of steel tape			Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.* overall diameter			Khối lượng cáp gần đúng () Approx. mass*
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định				Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.* overall diameter			Khối lượng cáp gần đúng () Approx. mass*
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal Thickness of Insulation	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal Thickness of Insulation	core	core	core	core	core	core	core	core	core	core	core	core
mm²	N⁰ /mm	mm	Ω/km	mm	mm			mm			mm			kg/km
1,5	7/0,52	1,56	12,10	0,7	0,2	0,2	0,2	1,8	1,8	1,8	13,5	14,0	14,8	266	289	326
2,5	7/0,67	2,01	7,41	0,7	0,2	0,2	0,2	1,8	1,8	1,8	14,4	15,0	15,9	313	347	396
4	7/0,85	2,55	4,61	0,7	0,2	0,2	0,2	1,8	1,8	1,8	15,5	16,1	17,2	378	426	493
6	7/1,04	3,12	3,08	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,6	17,4	18,5	454	521	612
10	7/1,35	4,05	1,83	0,7	0,2	0,2	0,2	1,8	1,8	1,8	18,5	19,4	20,8	599	702	839
16	CC	4,75	1,15	0,7	0,2	0,2	0,2	1,8	1,8	1,8	19,1	20,1	21,7	628	793	981
25	CC	6,0	0,727	0,9	0,2	0,2	0,2	1,8	1,8	1,8	22,4	23,6	25,7	887	1144	1432
35	CC	7,1	0,524	0,9	0,2	0,2	0,2	1,8	1,8	1,8	24,6	26,0	28,3	1123	1470	1856
50	CC	8,3	0,387	1,0	0,2	0,2	0,2	1,8	1,8	1,9	27,4	29,0	31,9	1431	1893	2416
70	CC	9,9	0,268	1,1	0,2	0,2	0,2	1,9	1,9	2,0	31,2	33,1	36,9	1925	2579	3346
95	CC	11,7	0,193	1,1	0,2	0,2	0,5	2,0	2,1	2,2	35,4	37,8	42,8	2559	3466	4969
120	CC	13,1	0,153	1,2	0,5	0,5	0,5	2,1	2,2	2,4	40,0	42,7	47,5	3604	4773	6131
150	CC	14,7	0,124	1,4	0,5	0,5	0,5	2,3	2,4	2,5	44,4	47,8	53,0	4347	5833	7445
185	CC	16,4	0,0991	1,6	0,5	0,5	0,5	2,4	2,5	2,7	49,2	52,9	58,4	5308	7112	9099
240	CC	18,6	0,0754	1,7	0,5	0,5	0,5	2,6	2,7	2,9	54,8	58,9	65,0	6673	9049	11616
300	CC	21,1	0,0601	1,8	0,5	0,5	0,5	2,7	2,9	3,1	60,8	65,2	72,0	8183	11088	14272
400	CC	24,2	0,0470	2,0	0,5	0,5	0,5	3,0	3,1	3,4	68,4	73,5	81,8	10216	13902	18040

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

5.3 - CÁP CXE/DSTA - 3 PHA + 1 TRUNG TÍNH. CXE/DSTA CABLE – 3 PHASE + 1 NEUTRAL CORES.

Tiết diện danh định	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh định	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Tiết diện danh định	Tiết diện danh định	Kết Cấu	Đường kính ruột dẫn gần đúng (*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C	Tiết diện danh định	Kết Cấu	Đường kính ruột dẫn gần đúng (*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C	Chiều dày băng thép danh định	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Nominal Area	Nominal area	Struc-ture	Approx. conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C	Nominal area	Struc-ture	Approx. conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C	Nominal thickness of steel tape	Nominal thickness of sheath	Approx. overall diameter	Approx. mass
	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3x4 + 1x2,5	4	7/0,85	2,55	0,7	4,61	2,5	7/0,67	2,01	0,7	7,41	0,2	1,8	16,8	469
3x6 + 1x4	6	7/1,04	3,12	0,7	3,08	4	7/0,85	2,55	0,7	4,61	0,2	1,8	18,2	582
3x10 + 1x6	10	7/1,35	4,05	0,7	1,83	6	7/1,04	3,12	0,7	3,08	0,2	1,8	20,2	783
3x16 + 1x10	16	7/1,70	5,10	0,7	1,15	10	7/1,35	4,05	0,7	1,83	0,2	1,8	22,7	1071
3x25 + 1x16	25	CC	6,0	0,9	0,727	16	CC	4,75	0,7	1,15	0,2	1,8	24,7	1318
3x35 + 1x16	35	CC	7,1	0,9	0,524	16	CC	4,75	0,7	1,15	0,2	1,8	26,7	1634
3x35 + 1x25	35	CC	7,1	0,9	0,524	25	CC	6,0	0,9	0,727	0,2	1,8	27,7	1749
3x50 + 1x25	50	CC	8,3	1,0	0,387	25	CC	6,0	0,9	0,727	0,2	1,8	30,2	2153
3x50 + 1x35	50	CC	8,3	1,0	0,387	35	CC	7,1	0,9	0,524	0,2	1,9	31,1	2271
3x70 + 1x35	70	CC	9,9	1,1	0,268	35	CC	7,1	0,9	0,524	0,2	2,0	34,9	2980
3x70 + 1x50	70	CC	9,9	1,1	0,268	50	CC	8,3	1,0	0,387	0,2	2,0	35,8	3120
3x95 + 1x50	95	CC	11,7	1,1	0,193	50	CC	8,3	1,0	0,387	0,5	2,1	40,5	4424
3x95 + 1x70	95	CC	11,7	1,1	0,193	70	CC	9,9	1,1	0,268	0,5	2,2	41,7	4680
3x120 + 1x70	120	CC	13,1	1,2	0,153	70	CC	9,9	1,1	0,268	0,5	2,3	44,9	5503
3x120 + 1x95	120	CC	13,1	1,2	0,153	95	CC	11,7	1,1	0,193	0,5	2,3	45,9	5794
3x150 + 1x70	150	CC	14,7	1,4	0,124	70	CC	9,9	1,1	0,268	0,5	2,4	49,1	6515
3x150 + 1x95	150	CC	14,7	1,4	0,124	95	CC	11,7	1,1	0,193	0,5	2,4	50,6	6830
3x185 + 1x95	185	CC	16,4	1,6	0,0991	95	CC	11,7	1,1	0,193	0,5	2,6	54,8	8068
3x185 + 1x120	185	CC	16,4	1,6	0,0991	120	CC	13,1	1,2	0,153	0,5	2,6	55,8	8348
3x240 + 1x120	240	CC	18,6	1,7	0,0754	120	CC	13,1	1,2	0,153	0,5	2,8	60,9	10242
3x240 + 1x150	240	CC	18,6	1,7	0,0754	150	CC	14,7	1,4	0,124	0,5	2,8	62,1	10574
3x240 + 1x185	240	CC	18,6	1,7	0,0754	185	CC	16,4	1,6	0,0991	0,5	2,8	63,4	10987
3x300 + 1x150	300	CC	21,1	1,8	0,0601	150	CC	14,7	1,4	0,124	0,5	2,9	67,2	12530
3x300 + 1x185	300	CC	21,1	1,8	0,0601	185	CC	16,4	1,6	0,0991	0,5	3,0	68,7	12969
3x400 + 1x185	400	CC	24,2	2,0	0,047	185	CC	16,4	1,6	0,0991	0,5	3,2	75,8	15716
3x400 + 1x240	400	CC	24,2	2,0	0,047	240	CC	18,6	1,7	0,0754	0,5	3,2	77,7	16415

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

Mã sản phẩm	Giá	Số lượng
AXV/AWA − 0,6/1 kV & AXV/SWA − 0,6/1 kV	Liên hệ	-+
AVV/AWA − 0,6/1 kV & AVV/SWA − 0,6/1 kV	Liên hệ	-+
AXV/DATA − 0,6/1 kV & AXV/DSTA − 0,6/1 kV	Liên hệ	-+
AVV/DATA − 0,6/1 kV & AVV/DSTA − 0,6/1 kV	Liên hệ	-+
