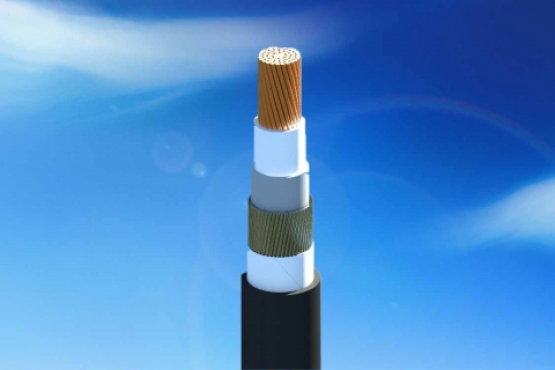

CXV/AWA − 0,6/1 kV & CXV/SWA − 0,6/1 kV

TỔNG QUAN

Cáp CXV/AWA, CXV/SWA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:
+   Cáp 1 lõi: Màu tự nhiên, không băng màu.
+   Cáp nhiều lõi: Băng màu đỏ – vàng – xanh – không băng màu.
Hoặc theo yêu cầu khách hàng.

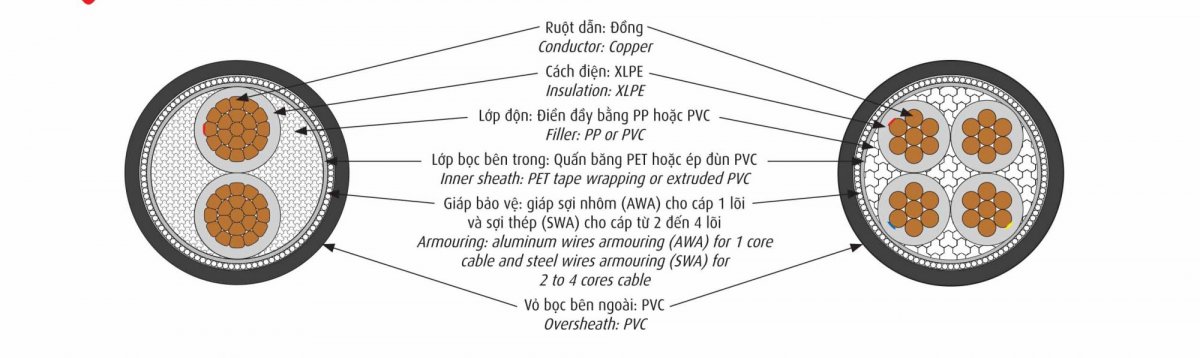

CẤU TRÚC

CADIVI_CVV_CXV_CXE_Brochure_24pp_160408_Print-19

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.	Maximum conductor temperature for normal operation is 90^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 250^OC.

5.1 - CÁP CXV/AWA - 1 LÕI CXV/AWA CABLE – 1 CORE.

Ruột dẫn - Conductor				Chiều dày cách điện danh định	Đường kính sợi giáp danh định	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Đường kính sợi giáp danh định	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Nominal diameter of armour wire	Nominal thickness of sheath	Approx. overall diameter	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	mm	mm	kg/km
50	CC	8,3	0,387	1,0	1,25	1,5	18,2	725
70	CC	9,9	0,268	1,1	1,25	1,5	20,0	954
95	CC	11,7	0,193	1,1	1,25	1,6	22,0	1240
120	CC	13,1	0,153	1,2	1,6	1,7	24,5	1564
150	CC	14,7	0,124	1,4	1,6	1,7	26,5	1870
185	CC	16,4	0,0991	1,6	1,6	1,8	28,8	2275
240	CC	18,6	0,0754	1,7	1,6	1,9	31,4	2878
300	CC	21,1	0,0601	1,8	1,6	1,9	34,1	3507
400	CC	24,2	0,0470	2,0	2,0	2,1	39,2	4537
500	CC	27,0	0,0366	2,2	2,0	2,2	42,6	5652
630	CC	30,8	0,0283	2,4	2,0	2,3	47,4	7150

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

5.2 - CÁP CXV/SWA - 2 ĐẾN 4 LÕI. CXV/SWA CABLE – 2 TO 4 CORES.

Ruột dẫn - Conductor				Chiều dày cách điện danh định	Đường kính sợi giáp danh định Nominal diameter of armour wire			Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx. overall diameter*			Khối lượng cáp gần đúng () Approx. mass*
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định				Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx. overall diameter*			Khối lượng cáp gần đúng () Approx. mass*
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	core	core	core	core	core	core	core	core	core	core	core	core
mm²	N⁰ /mm	mm	Ω/km	mm	mm			mm			mm			kg/km
1,5	7/0,52	1,56	12,10	0,7	0,8	0,8	0,8	1,8	1,8	1,8	14,7	15,2	16,0	373	402	446
2,5	7/0,67	2,01	7,41	0,7	0,8	0,8	0,8	1,8	1,8	1,8	15,6	16,2	17,1	427	465	525
4	7/0,85	2,55	4,61	0,7	0,8	0,8	0,8	1,8	1,8	1,8	16,7	17,3	18,4	501	557	635
6	7/1,04	3,12	3,08	0,7	0,8	0,8	1,25	1,8	1,8	1,8	17,8	18,6	20,6	591	661	908
10	7/1,35	4,05	1,83	0,7	1,25	1,25	1,25	1,8	1,8	1,8	20,6	21,5	22,9	895	1013	1171
16	CC	4,75	1,15	0,7	1,25	1,25	1,25	1,8	1,8	1,8	21.2	22,2	23,8	930	1109	1327
25	CC	6,0	0,727	0,9	1,6	1,6	1,6	1,8	1,8	1,8	25,2	26,4	28,5	1379	1676	2016
35	CC	7,1	0,524	0,9	1,6	1,6	1,6	1,8	1,8	1,9	27,4	28,8	31,3	1682	2051	2517
50	CC	8,3	0,387	1,0	1,6	1,6	1,6	1,8	1,9	2,0	30,2	32,0	34,9	2051	2566	3160
70	CC	9,9	0,268	1,1	1,6	2,0	2,0	2,0	2,0	2,2	34,2	36,9	40,9	2658	3608	4506
95	CC	11,7	0,193	1,1	2,0	2,0	2,0	2,1	2,2	2,3	39,2	41,6	45,8	3658	4636	5754
120	CC	13,1	0,153	1,2	2,0	2,0	2,5	2,2	2,3	2,5	42,6	45,7	51,5	4321	5561	7468
150	CC	14,7	0,124	1,4	2,0	2,5	2,5	2,3	2,5	2,6	47,2	51,8	57,0	5168	7165	8932
185	CC	16,4	0,0991	1,6	2,5	2,5	2,5	2,5	2,6	2,8	53,2	56,9	62,4	6692	8599	10752
240	CC	18,6	0,0754	1,7	2,5	2,5	2,5	2,7	2,8	3,0	58,8	62,9	69,4	8219	10732	13509
300	CC	21,1	0,0601	1,8	2,5	2,5	2,5	2,8	3,0	3,2	64,8	69,6	76,4	9911	12980	16354
400	CC	24,2	0,0470	2,0	2,5	2,5	3,15	3,1	3,2	3,5	72,8	77,9	87,5	12186	16037	21401

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

5.3 - CÁP CXV/SWA - 3 PHA + 1 TRUNG TÍNH. CXV/SWA CABLE – 3 PHASE +1 NEUTRAL CORES.

Tiết diện danh định	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Đường kính sợi giáp danh định	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Tiết diện danh định	Tiết diện danh định	Kết cấu	Đường kính ruột dẫngần đúng (*)	Chiều dày cách điện Danh định	Điện trở DC tối đa ở 20⁰C	Tiết diện danh định	Kết Cấu	Đường kính ruột dẫn gần đúng (*)	Chiều dày Cách điện danh định	Điện trở DC tối đa ở 20⁰C	Đường kính sợi giáp danh định	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Nominal Area	Nominal area	Structure	Approx. conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C	Nominal area	Struc-ture	Approx. conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C	Nominal diameter of armour wire	Nominal thickness of sheath	Approx. overall diameter	Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3x4 + 1x2,5	4	7/0,85	2,55	0,7	4,61	2,5	7/0,67	2,01	0,7	7,41	0,8	1,8	18,0	605
3x6 + 1x4	6	7/1,04	3,12	0,7	3,08	4	7/0,85	2,55	0,7	4,61	1,25	1,8	20,3	871
3x10 + 1x6	10	7/1,35	4,05	0,7	1,83	6	7/1,04	3,12	0,7	3,08	1,25	1,8	22,3	1108
3x16 + 1x10	16	7/1,70	5,10	0,7	1,15	10	7/1,35	4,05	0,7	1,83	1,25	1,8	24,8	1439
3x25 + 1x16	25	CC	6,0	0,9	0,727	16	CC	4,75	0,7	1,15	1,6	1,8	27,5	1876
3x35 + 1x16	35	CC	7,1	0,9	0,524	16	CC	4,75	0,7	1,15	1,6	1,8	29,5	2243
3x35 + 1x25	35	CC	7,1	0,9	0,524	25	CC	6,0	0,9	0,727	1,6	1,8	30,5	2368
3x50 + 1x25	50	CC	8,3	1,0	0,387	25	CC	6,0	0,9	0,727	1,6	1,9	33,2	2852
3x50 + 1x35	50	CC	8,3	1,0	0,387	35	CC	7,1	0,9	0,524	1,6	2,0	34,1	2988
3x70 + 1x35	70	CC	9,9	1,1	0,268	35	CC	7,1	0,9	0,524	2,0	2,1	38,7	4057
3x70 + 1x50	70	CC	9,9	1,1	0,268	50	CC	8,3	1,0	0,387	2,0	2,1	39,6	4217
3x95 + 1x50	95	CC	11,7	1,1	0,193	50	CC	8,3	1,0	0,387	2,0	2,2	43,1	5157
3x95 + 1x70	95	CC	11,7	1,1	0,193	70	CC	9,9	1,1	0,268	2,0	2,3	44,3	5450
3x120 + 1x70	120	CC	13,1	1,2	0,153	70	CC	9,9	1,1	0,268	2,0	2,4	47,9	6338
3x120 + 1x95	120	CC	13,1	1,2	0,153	95	CC	11,7	1,1	0,193	2,5	2,4	49,9	7069
3x150 + 1x70	150	CC	14,7	1,4	0,124	70	CC	9,9	1,1	0,268	2,5	2,5	53,1	7902
3x150 + 1x95	150	CC	14,7	1,4	0,124	95	CC	11,7	1,1	0,193	2,5	2,5	54,6	8229
3x185 + 1x95	185	CC	16,4	1,6	0,0991	95	CC	11,7	1,1	0,193	2,5	2,7	58,8	9614
3x185 + 1x120	185	CC	16,4	1,6	0,0991	120	CC	13,1	1,2	0,153	2,5	2,7	59,8	9916
3x240 + 1x120	240	CC	18,6	1,7	0,0754	120	CC	13,1	1,2	0,153	2,5	2,9	64,9	11983
3x240 + 1x150	240	CC	18,6	1,7	0,0754	150	CC	14,7	1,4	0,124	2,5	2,9	66,1	12333
3x240 + 1x185	240	CC	18,6	1,7	0,0754	185	CC	16,4	1,6	0,0991	2,5	2,9	67,8	12815
3x300 + 1x150	300	CC	21,1	1,8	0,0601	150	CC	14,7	1,4	0,124	2,5	3,0	71,6	14464
3x300 + 1x185	300	CC	21,1	1,8	0,0601	185	CC	16,4	1,6	0,0991	2,5	3,1	73,1	14973
3x400 + 1x185	400	CC	24,2	2,0	0,047	185	CC	16,4	1,6	0,0991	3,15	3,3	81,5	18830
3x400 + 1x240	400	CC	24,2	2,0	0,047	240	CC	18,6	1,7	0,0754	3,15	3,4	83,6	19659

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
