CV/FR – 0,6/1 kV

Mã SP:

Giá bán: Liên hệ

Thương hiệu: Không xác định

Nước sản xuất: Không xác định

Tình trạng: Có sẵn

Số lượng:

- +

Yêu cầu báo giá

Thông tin sản phẩm

TỔNG QUAN

Cáp chống cháy CV/FR dùng cho hệ thống phân phối điện được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các công trình... cấp điện áp 0,6/1 kV, lắp đặt cố định.
Cáp chống cháy sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm...

TIÊU CHUẨN ÁP DỤNG

•TCVN 5935-1 / IEC 60502-1 •TCVN 6612 / IEC 60228 •IEC 60331-21; IEC 60332-1,3
•BS 6387; BS 4066-1,3

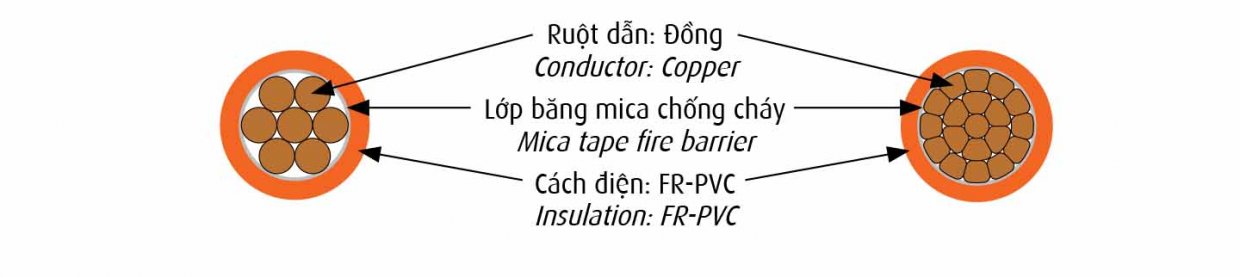

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with Nominal area larger than 300mm². 160^OC with Nominal area up to and include 300mm².
Dây chịu cháy ở 950⁰C trong 3 giờ.	Wires are subjected to fire at 950⁰C for 3 hours.
Dây đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.	Wires pass BS 6387 Cat. CWZ.
Dây chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.	The fire resistant wires have a significant reduced tendency to propagate fire.
Dây có khả năng tự tắt sau khi loại bỏ nguồn lửa.	The wires must self-extinguish after removing the fire source.

Ruột dẫn - Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Kết cấu Structure	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	kg/km
1,5	7/0,52	1,56	12,10	0,8	4,28	30
2,5	7/0,67	2,01	7,41	0,8	4,73	41
4	7/0,85	2,55	4,61	1,0	5,67	63
6	7/1,04	3,12	3,08	1,0	6,24	84
10	CC	3,75	1,83	1,0	6,9	124
16	CC	4,65	1,15	1,0	7,8	178
25	CC	5,80	0,727	1,2	9,3	274
35	CC	6,85	0,524	1,2	10,4	363
50	CC	8,00	0,387	1,4	11,9	491
70	CC	9,70	0,268	1,4	13,6	696
95	CC	11,30	0,193	1,6	15,6	938
120	CC	12,70	0,153	1,6	17,0	1164
150	CC	14,13	0,124	1,8	18,9	1439
185	CC	15,70	0,0991	2,0	20,8	1780
240	CC	18,03	0,0754	2,2	23,6	2331
300	CC	20,40	0,0601	2,4	26,3	2966
400	CC	23,20	0,0470	2,6	29,5	3810
500	CC	26,20	0,0366	2,8	32,9	4830
630	CC	30,20	0,0283	2,8	36,9	6331

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
