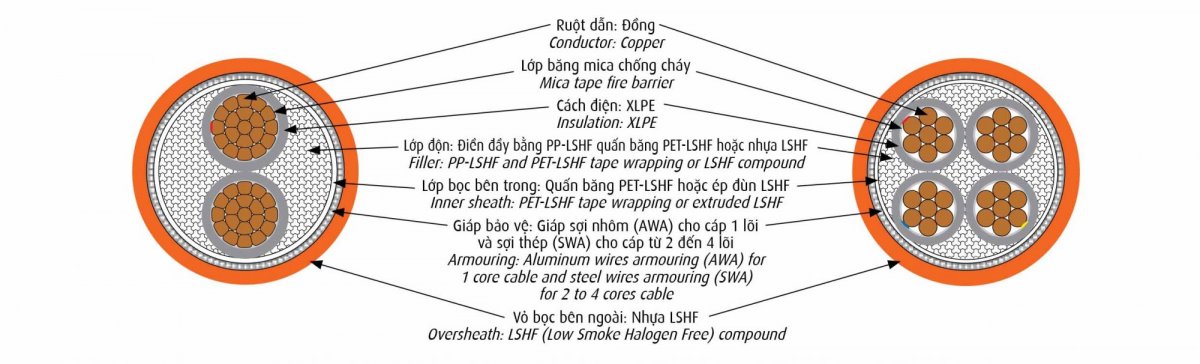

CXE/AWA/FR–LSHF – 0,6/1 kV & CXE/SWA/FR–LSHF – 0,6/1 kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút) .

• Test voltage: 3,5 kV (5 minutes) .

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

• Maximum conductor temperature for normal operation is 90⁰C.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 250⁰C.

• Cáp chịu cháy ở 950⁰C trong 3 giờ.

• Cables are subjected to fire at 950⁰C for 3 hours.

• Cáp đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.

• Cables pass BS 6387 Cat. CWZ.

• Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• Fire resistant cables have a significant reduced tendency to propagate fire.

• Cáp sinh ít khói, không phát sinh khí độc trong quá trình cháy.

• Cables have low emission of smoke and acid gas when affected by fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• Cables must self-extinguish after removing the fire source.

Ruột dẫn - Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp

danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết cấu

Structure

Đường kính

ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 ⁰C

Max. DC

resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

50

CC

8,00

0,387

1,0

1,25

1,5

18,5

708

70

CC

9,70

0,268

1,1

1,25

1,5

20,4

946

95

CC

11,30

0,193

1,1

1,25

1,6

22,2

1204

120

CC

12,70

0,153

1,2

1,6

1,7

24,7

1517

150

CC

14,13

0,124

1,4

1,6

1,7

26,5

1814

185

CC

15,70

0,0991

1,6

1,6

1,8

28,7

2194

240

CC

18,03

0,0754

1,7

1,6

1,9

31,4

2783

300

CC

20,40

0,0601

1,8

1,6

1,9

33,9

3444

400

CC

23,20

0,0470

2,0

2,0

2,1

38,7

4480

500

CC

26,20

0,0366

2,2

2,0

2,2

42,3

5569

630

CC

30,20

0,0283

2,4

2,0

2,3

47,3

7219

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,7

0,8

0,8

0,8

1,8

1,8

1,8

16,4

17,1

18,1

420

457

513

2,5

7/0,67

2,01

7,41

0,7

0,8

0,8

0,8

1,8

1,8

1,8

17,3

18,0

19,2

477

519

593

4

7/0,85

2,55

4,61

0,7

0,8

0,8

0,8

1,8

1,8

1,8

18,4

19,2

20,5

549

609

701

6

7/1,04

3,12

3,08

0,7

0,8

0,8

1,25

1,8

1,8

1,8

19,5

20,4

22,8

632

715

989

10

CC

3,75

1,83

0,7

1,25

1,25

1,25

1,8

1,8

1,8

20,9

21,9

23,5

829

957

1129

16

CC

4,65

1,15

0,7

1,25

1,25

1,25

1,8

1,8

1,8

22,7

23,8

26,4

1006

1194

1576

25

CC

5,80

0,727

0,9

1,6

1,6

1,6

1,8

1,8

1,8

26,5

27,9

30,1

1471

1762

2113

35

CC

6,85

0,524

0,9

1,6

1,6

1,6

1,8

1,8

1,9

28,6

30,1

32,9

1752

2126

2598

50

CC

8,00

0,387

1,0

1,6

1,6

1,6

1,8

1,9

2,0

31,3

33,2

36,3

2130

2628

3243

70

CC

9,70

0,268

1,1

1,6

2,0

2,0

2,0

2,0

2,2

35,4

38,7

42,5

2771

3763

4647

95

CC

11,30

0,193

1,1

2,0

2,0

2,0

2,1

2,2

2,3

40,0

42,5

46,9

3730

4670

5823

120

CC

12,70

0,153

1,2

2,0

2,0

2,5

2,2

2,3

2,5

43,4

46,6

52,6

4422

5626

7523

150

CC

14,13

0,124

1,4

2,0

2,5

2,5

2,3

2,5

2,6

47,6

52,3

57,6

5235

7176

8990

185

CC

15,70

0,0991

1,6

2,5

2,5

2,5

2,5

2,6

2,8

53,3

57,1

62,7

6738

8574

10703

240

CC

18,03

0,0754

1,7

2,5

2,5

2,5

2,7

2,8

3,0

59,2

63,3

70,0

8299

10704

13473

300

CC

20,40

0,0601

1,8

2,5

2,5

2,5

2,8

3,0

3,2

64,9

69,7

77,0

10090

13093

16556

400

CC

23,20

0,0470

2,0

2,5

2,5

3,15

3,1

3,2

3,5

72,2

77,3

86,9

12469

16279

21699

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Đường kính

sợi

giáp

danh

nghĩa

Nominal diameter of

armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng

⁽*⁾

Approx.

overall diameter

Khối lượng cáp

gần đúng

⁽*⁾

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20⁰C

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

0,7

4,61

2,5

7/0,67

2,01

0,7

7,41

0,8

1,8

20,2

671

3x6 + 1x4

6

7/1,04

3,12

0,7

3,08

4

7/0,85

2,55

0,7

4,61

1,25

1,8

22,4

948

3x10 + 1x6

10

CC

3,75

0,7

1,83

6

7/1,04

3,12

0,7

3,08

1,25

1,8

23,9

1148

3x16 + 1x10

16

CC

4,65

0,7

1,15

10

CC

3,75

0,7

1,83

1,25

1,8

25,1

1350

3x25 + 1x16

25

CC

5,80

0,9

0,727

16

CC

4,65

0,7

1,15

1,6

1,8

29,2

1973

3x35 + 1x16

35

CC

6,85

0,9

0,524

16

CC

4,65

0,7

1,15

1,6

1,8

31,1

2328

3x35 + 1x25

35

CC

6,85

0,9

0,524

25

CC

5,80

0,9

0,727

1,6

1,8

32,0

2455

3x50 + 1x25

50

CC

8,00

1,0

0,387

25

CC

5,80

0,9

0,727

1,6

1,9

34,7

2945

3x50 + 1x35

50

CC

8,00

1,0

0,387

35

CC

6,85

0,9

0,524

1,6

2,0

35,5

3075

3x70 + 1x35

70

CC

9,70

1,1

0,268

35

CC

6,85

0,9

0,524

2,0

2,1

40,3

4183

3x70 + 1x50

70

CC

9,70

1,1

0,268

50

CC

8,00

1,0

0,387

2,0

2,1

41,1

4372

3x95 + 1x50

95

CC

11,30

1,1

0,193

50

CC

8,00

1,0

0,387

2,0

2,2

44,2

5222

3x95 + 1x70

95

CC

11,30

1,1

0,193

70

CC

9,70

1,1

0,268

2,0

2,3

46,0

5548

3x120 + 1x70

120

CC

12,70

1,2

0,153

70

CC

9,70

1,1

0,268

2,0

2,4

49,0

6419

3x120 + 1x95

120

CC

12,70

1,2

0,153

95

CC

11,30

1,1

0,193

2,5

2,4

51,0

7132

3x150 + 1x70

150

CC

14,13

1,4

0,124

70

CC

9,70

1,1

0,268

2,5

2,5

54,3

7994

3x150 + 1x95

150

CC

14,13

1,4

0,124

95

CC

11,30

1,1

0,193

2,5

2,5

55,3

8291

3x185 + 1x95

185

CC

15,70

1,6

0,0991

95

CC

11,30

1,1

0,193

2,5

2,7

59,2

9581

3x185 + 1x120

185

CC

15,70

1,6

0,0991

120

CC

12,70

1,2

0,153

2,5

2,7

60,2

9924

3x240 + 1x120

240

CC

18,03

1,7

0,0754

120

CC

12,70

1,2

0,153

2,5

2,9

65,6

11978

3x240 + 1x150

240

CC

18,03

1,7

0,0754

150

CC

14,13

1,4

0,124

2,5

2,9

67,1

12361

3x240 + 1x185

240

CC

18,03

1,7

0,0754

185

CC

15,70

1,6

0,0991

2,5

2,9

68,3

12780

3x300 + 1x150

300

CC

20,40

1,8

0,0601

150

CC

14,13

1,4

0,124

2,5

3,0

71,9

14610

3x300 + 1x185

300

CC

20,40

1,8

0,0601

185

CC

15,70

1,6

0,0991

2,5

3,1

73,3

15063

3x400 + 1x185

400

CC

23,20

2,0

0,047

185

CC

15,70

1,6

0,0991

3,15

3,3

81,2

19049

3x400 + 1x240

400

CC

23,20

2,0

0,047

240

CC

18,03

1,7

0,0754

3,15

3,4

83,3

19814
