CV/FRT – 0,6/1kV

• Cấp điện áp U₀/U: 0,6/1kV.

• Rated voltage U₀/U: 0,6/1kV.

• Điện áp thử: 3,5kV (5 phút).

• Test voltage: 3,5kV (5 minutes).

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140^OC, với tiết diện lớn hơn 300mm².
• 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

• 140^OC with Nominal area larger than 300mm².
• 160^OC with Nominal area up to and include 300mm².

• Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The flame retardant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

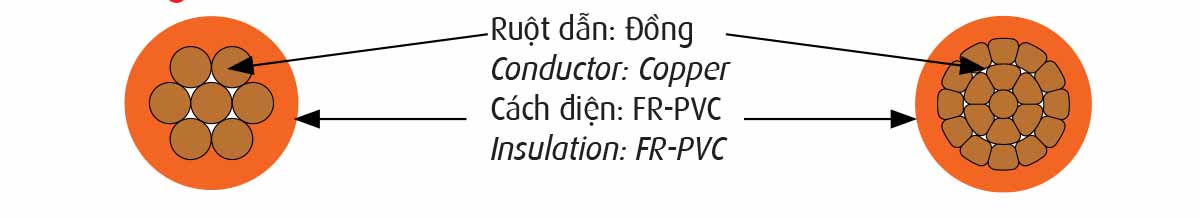

Ruột dẫn - Conductor

Chiều dày cách

điện danh nghĩa

Nominal thickness of insulation

Đường kính tổng

gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal area

Kết

cấu

Structure

Đường kính ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

kg/km

1,5

7/0,52

1,56

12,10

0,8

3,2

23

2,5

7/0,67

2,01

7,41

0,8

3,6

34

4

7/0,85

2,55

4,61

1,0

4,6

54

6

7/1,04

3,12

3,08

1,0

5,1

75

10

CC

3,75

1,83

1,0

5,8

113

16

CC

4,65

1,15

1,0

6,7

166

25

CC

5,80

0,727

1,2

8,2

259

35

CC

6,85

0,524

1,2

9,3

347

50

CC

8,00

0,387

1,4

10,8

473

70

CC

9,70

0,268

1,4

12,5

678

95

CC

11,30

0,193

1,6

14,5

918

120

CC

12,70

0,153

1,6

15,9

1144

150

CC

14,13

0,124

1,8

17,7

1418

185

CC

15,70

0,0991

2,0

19,7

1758

240

CC

18,03

0,0754

2,2

22,4

2308

300

CC

20,40

0,0601

2,4

25,2

2944

400

CC

23,20

0,0470

2,6

28,4

3790

500

CC

26,20

0,0366

2,8

31,8

4813

630

CC

30,20

0,0283

2,8

35,8

6322
