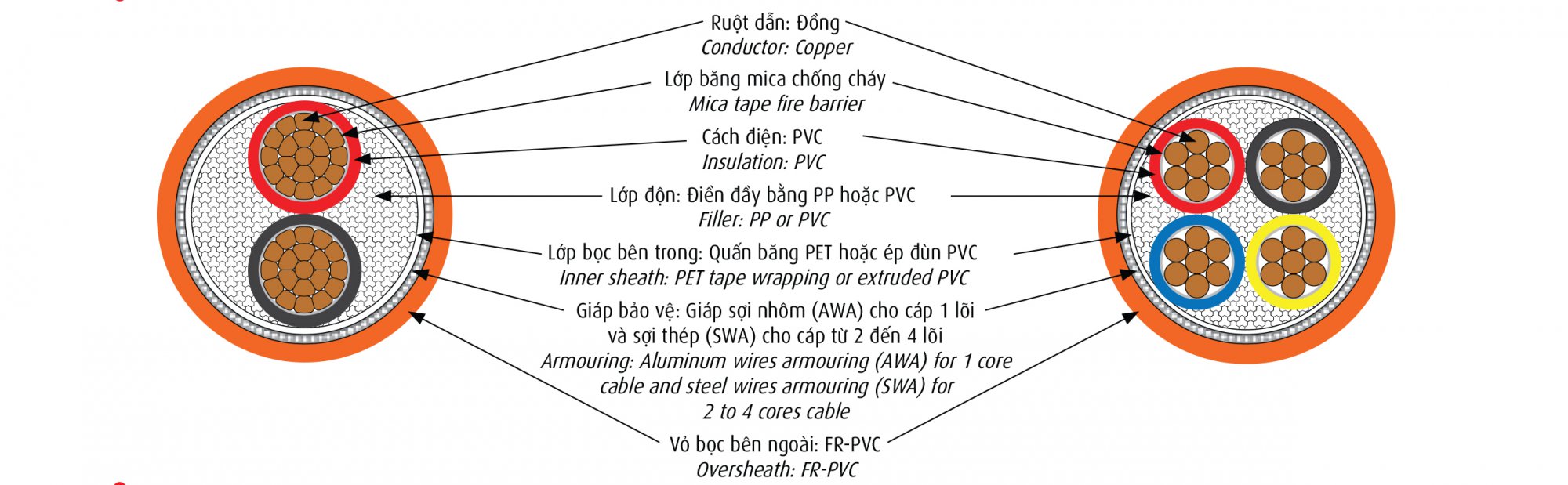

CVV/AWA/FR – 0,6/1 kV & CVV/SWA/FR – 0,6/1 kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút) .

• Test voltage: 3,5 kV (5 minutes) .

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140^OC, với tiết diện lớn hơn 300mm².
• 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

• 140^OC with Nominal area larger than 300mm².
• 160^OC with Nominal area up to and include 300mm².

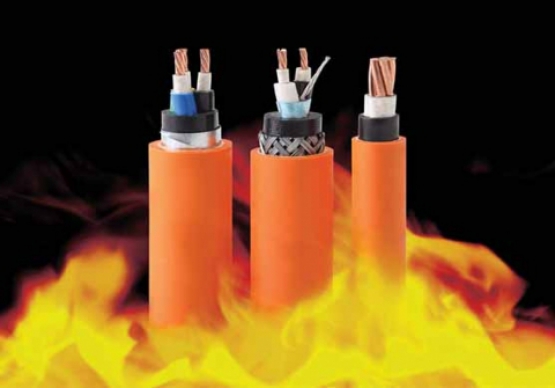

• Cáp chịu cháy ở 950⁰C trong 3 giờ.

• Cables are subjected to fire at 950⁰C for 3 hours.

• Cáp đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.

• The cables pass BS 6387 Cat. CWZ.

• Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The fire resistant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

Ruột dẫn - Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp

danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết cấu

Structure

Đường kính

ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 ⁰C

Max. DC

resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

50

CC

8,00

0,387

1,4

1,25

1,5

19,3

777

70

CC

9,70

0,268

1,4

1,25

1,5

21,0

1014

95

CC

11,30

0,193

1,6

1,25

1,6

23,2

1303

120

CC

12,70

0,153

1,6

1,6

1,7

25,5

1617

150

CC

14,13

0,124

1,8

1,6

1,7

27,3

1934

185

CC

15,70

0,0991

2,0

1,6

1,8

29,5

2332

240

CC

18,03

0,0754

2,2

1,6

1,9

32,4

2955

300

CC

20,40

0,0601

2,4

2,0

2,0

36,1

3750

400

CC

23,20

0,0470

2,6

2,0

2,1

39,9

4735

500

CC

26,20

0,0366

2,8

2,0

2,2

43,5

5862

630

CC

30,20

0,0283

2,8

2,0

2,4

48,2

7521

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,8

0,8

0,8

0,8

1,8

1,8

1,8

16,8

17,5

18,6

484

521

589

2,5

7/0,67

2,01

7,41

0,8

0,8

0,8

0,8

1,8

1,8

1,8

17,7

18,5

19,7

542

594

676

4

7/0,85

2,55

4,61

1,0

0,8

0,8

1,25

1,8

1,8

1,8

19,6

20,5

22,9

668

741

1010

6

7/1,04

3,12

3,08

1,0

1,25

1,25

1,25

1,8

1,8

1,8

21,6

22,6

24,2

913

1018

1170

10

CC

3,75

1,83

1,0

1,25

1,25

1,25

1,8

1,8

1,8

22,1

23,2

25,0

900

1058

1247

16

CC

4,65

1,15

1,0

1,25

1,25

1,6

1,8

1,8

1,8

23,9

25,1

27,8

1088

1300

1704

25

CC

5,80

0,727

1,2

1,6

1,6

1,6

1,8

1,8

1,8

27,7

29,2

31,6

1562

1886

2278

35

CC

6,85

0,524

1,2

1,6

1,6

1,6

1,8

1,8

1,9

29,8

31,4

34,3

1844

2256

2757

50

CC

8,00

0,387

1,4

1,6

1,6

2,0

1,9

2,0

2,1

33,1

35,1

39,6

2273

2841

3793

70

CC

9,70

0,268

1,4

2,0

2,0

2,0

2,0

2,1

2,2

37,4

40,2

43,9

3121

3962

4872

95

CC

11,30

0,193

1,6

2,0

2,0

2,5

2,2

2,2

2,4

42,2

45,1

50,5

3943

4983

6595

120

CC

12,70

0,153

1,6

2,0

2,0

2,5

2,3

2,3

2,5

45,6

48,3

54,9

4600

5855

7900

150

CC

14,13

0,124

1,8

2,5

2,5

2,5

2,4

2,5

2,7

50,4

54,4

59,7

5821

7518

9365

185

CC

15,70

0,0991

2,0

2,5

2,5

2,5

2,6

2,7

2,9

55,5

59,0

65,2

6962

8907

11215

240

CC

18,03

0,0754

2,2

2,5

2,5

2,5

2,8

2,9

3,1

61,3

65,7

72,6

8575

11156

14018

300

CC

20,40

0,0601

2,4

2,5

2,5

2,5

2,9

3,1

3,3

67,9

72,4

80,0

10423

13609

17230

400

CC

23,20

0,0470

2,6

2,5

3,15

3,15

3,2

3,4

3,6

74,8

81,6

90,0

12782

17762

22488

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Đường kính

sợi

giáp

danh

định

Nominal diameter of

armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng

⁽*⁾

Approx.

overall diameter

Khối lượng cáp

gần đúng

⁽*⁾

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20⁰C

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

1,0

4,61

2,5

7/0,67

2,01

0,8

7,41

1,25

1,8

22,3

965

3x6 + 1x4

6

7/1,04

3,12

1,0

3,08

4

7/0,85

2,55

1,0

4,61

1,25

1,8

23,9

1130

3x10 + 1x6

10

CC

3,75

1,0

1,83

6

7/1,04

3,12

1,0

3,08

1,25

1,8

25,9

1381

3x16 + 1x10

16

CC

4,65

1,0

1,15

10

CC

3,75

1,0

1,83

1,25

1,8

27,3

1625

3x25 + 1x16

25

CC

5,80

1,2

0,727

16

CC

4,65

1,0

1,15

1,6

1,8

30,7

2134

3x35 + 1x16

35

CC

6,85

1,2

0,524

16

CC

4,65

1,0

1,15

1,6

1,9

32,7

2493

3x35 + 1x25

35

CC

6,85

1,2

0,524

25

CC

5,80

1,2

0,727

1,6

1,9

33,7

2640

3x50 + 1x25

50

CC

8,00

1,4

0,387

25

CC

5,80

1,2

0,727

2,0

2,0

37,5

3419

3x50 + 1x35

50

CC

8,00

1,4

0,387

35

CC

6,85

1,2

0,524

2,0

2,0

38,5

3603

3x70 + 1x35

70

CC

9,70

1,4

0,268

35

CC

6,85

1,2

0,524

2,0

2,1

41,8

4399

3x70 + 1x50

70

CC

9,70

1,4

0,268

50

CC

8,00

1,4

0,387

2,0

2,2

42,9

4617

3x95 + 1x50

95

CC

11,30

1,6

0,193

50

CC

8,00

1,4

0,387

2,0

2,3

47,1

5574

3x95 + 1x70

95

CC

11,30

1,6

0,193

70

CC

9,70

1,4

0,268

2,0

2,3

48,1

5856

3x120 + 1x70

120

CC

12,70

1,6

0,153

70

CC

9,70

1,4

0,268

2,5

2,5

52,4

7244

3x120 + 1x95

120

CC

12,70

1,6

0,153

95

CC

11,30

1,6

0,193

2,5

2,5

54,0

7610

3x150 + 1x70

150

CC

14,13

1,8

0,124

70

CC

9,70

1,4

0,268

2,5

2,6

56,3

8344

3x150 + 1x95

150

CC

14,13

1,8

0,124

95

CC

11,30

1,6

0,193

2,5

2,6

57,5

8701

3x185 + 1x95

185

CC

15,70

2,0

0,0991

95

CC

11,30

1,6

0,193

2,5

2,7

61,3

10005

3x185 + 1x120

185

CC

15,70

2,0

0,0991

120

CC

12,70

1,6

0,153

2,5

2,8

62,3

10325

3x240 + 1x120

240

CC

18,03

2,2

0,0754

120

CC

12,70

1,6

0,153

2,5

2,9

68,3

12451

3x240 + 1x150

240

CC

18,03

2,2

0,0754

150

CC

14,13

1,8

0,124

2,5

3,0

69,5

12875

3x240 + 1x185

240

CC

18,03

2,2

0,0754

185

CC

15,70

2,0

0,0991

2,5

3,0

70,7

13300

3x300 + 1x150

300

CC

20,40

2,4

0,0601

150

CC

14,13

1,8

0,124

2,5

3,1

74,8

15207

3x300 + 1x185

300

CC

20,40

2,4

0,0601

185

CC

15,70

2,0

0,0991

2,5

3,2

76,5

15724

3x400 + 1x185

400

CC

23,20

2,6

0,047

185

CC

15,70

2,0

0,0991

3,15

3,4

84,4

19779

3x400 + 1x240

400

CC

23,20

2,6

0,047

240

CC

18,03

2,2

0,0754

3,15

3,5

86,2

20565
