CVV/DATA/FRT – 0,6/1kV & CVV/DSTA/FRT – 0,6/1kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Điện áp thử: 3,5 kV (5 phút) .

• Test voltage: 3,5 kV (5 minutes) .

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

• Maximum conductor temperature for short-circuit (5s maximum duration) is:

• 140^OC, với tiết diện lớn hơn 300mm².
• 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

• 140^OC with Nominal area larger than 300mm².
• 160^OC with Nominal area up to and include 300mm².

• Cáp chịu cháy ở 950⁰C trong 3 giờ.

• Cables are subjected to fire at 950⁰C for 3 hours.

• Cáp đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.

• The cables pass BS 6387 Cat. CWZ.

• Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The fire resistant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

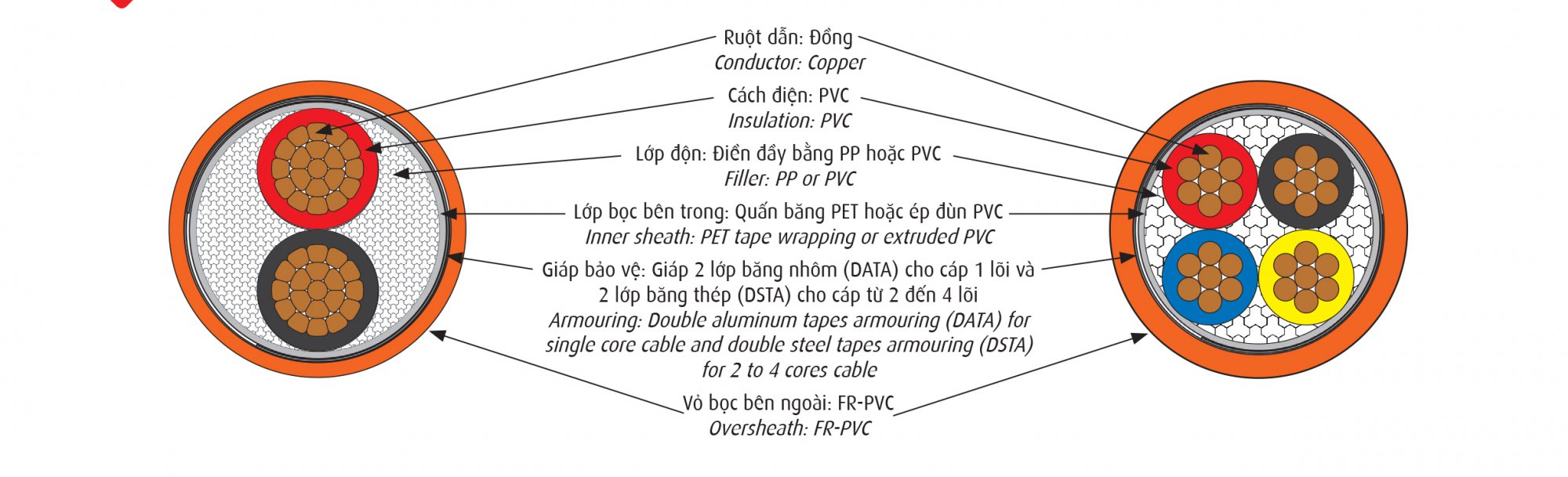

Ruột dẫn - Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày

băng nhôm

danh nghĩa

Nominal

thickness of

aluminum tape

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết cấu

Structure

Đường kính

ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 ⁰C

Max. DC

resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

2,5

7/0,67

2,01

7,41

0,8

0,5

1,4

9,9

153

4

7/0,85

2,55

4,61

1,0

0,5

1,4

10,9

190

6

7/1,04

3,12

3,08

1,0

0,5

1,4

11,4

221

10

CC

3,75

1,83

1,0

0,5

1,4

12,1

270

16

CC

4,65

1,15

1,0

0,5

1,4

13,0

339

25

CC

5,80

0,727

1,2

0,5

1,4

14,5

459

35

CC

6,85

0,524

1,2

0,5

1,4

15,6

566

50

CC

8,00

0,387

1,4

0,5

1,5

17,3

726

70

CC

9,70

0,268

1,4

0,5

1,5

19,0

961

95

CC

11,30

0,193

1,6

0,5

1,6

21,2

1246

120

CC

12,70

0,153

1,6

0,5

1,6

22,6

1498

150

CC

14,13

0,124

1,8

0,5

1,7

24,6

1816

185

CC

15,70

0,0991

2,0

0,5

1,8

26,7

2204

240

CC

18,03

0,0754

2,2

0,5

1,9

29,7

2819

300

CC

20,40

0,0601

2,4

0,5

1,9

32,4

3508

400

CC

23,20

0,0470

2,6

0,5

2,1

36,4

4481

500

CC

26,20

0,0366

2,8

0,5

2,2

40,0

5594

630

CC

30,20

0,0283

2,8

0,5

2,3

44,1

7207

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,8

0,2

0,2

0,2

1,8

1,8

1,8

13,4

13,9

14,7

306

335

378

2,5

7/0,67

2,01

7,41

0,8

0,2

0,2

0,2

1,8

1,8

1,8

14,3

14,8

15,8

357

396

454

4

7/0,85

2,55

4,61

1,0

0,2

0,2

0,2

1,8

1,8

1,8

16,1

16,9

18,1

462

521

605

6

7/1,04

3,12

3,08

1,0

0,2

0,2

0,2

1,8

1,8

1,8

17,3

18,1

19,4

546

625

752

10

CC

3,75

1,83

0,8

0,2

0,2

0,2

1,8

1,8

1,8

17,7

18,7

20,2

554

680

827

16

CC

4,65

1,15

1,0

0,2

0,2

0,2

1,8

1,8

1,8

19,5

20,6

22,3

706

886

1092

25

CC

5,80

0,727

1,2

0,2

0,2

0,2

1,8

1,8

1,8

22,6

24,0

26,1

975

1250

1561

35

CC

6,85

0,524

1,2

0,2

0,2

0,2

1,8

1,8

1,8

24,7

26,2

28,6

1209

1572

1979

50

CC

8,00

0,387

1,4

0,2

0,2

0,2

1,8

1,9

2,0

27,8

29,7

33,1

1549

2051

2644

70

CC

9,70

0,268

1,4

0,2

0,2

0,5

1,9

2,0

2,1

31,4

34,0

38,6

2073

2815

4066

95

CC

11,30

0,193

1,6

0,2

0,5

0,5

2,1

2,2

2,3

36,2

39,9

43,8

2747

4178

5278

120

CC

12,70

0,153

1,6

0,5

0,5

0,5

2,2

2,3

2,4

40,4

43,1

47,8

3800

5013

6411

150

CC

14,13

0,124

1,8

0,5

0,5

0,5

2,3

2,4

2,6

44,2

47,6

53,0

4548

6088

7786

185

CC

15,70

0,0991

2,0

0,5

0,5

0,5

2,4

2,6

2,7

48,7

52,6

58,3

5505

7383

9475

240

CC

18,03

0,0754

2,2

0,5

0,5

0,5

2,6

2,8

3,0

54,9

59,3

65,5

6972

9447

12111

300

CC

20,40

0,0601

2,4

0,5

0,5

0,5

2,8

2,9

3,2

61,2

65,5

72,9

8679

11708

15117

400

CC

23,20

0,0470

2,6

0,5

0,5

0,5

3,1

3,2

3,5

68,2

73,3

81,6

10856

14757

19147

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng

⁽*⁾

Approx.

overall diameter

Khối lượng cáp

gần đúng

⁽*⁾

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

1,0

4,61

2,5

7/0,67

2,01

0,8

7,41

0,2

1,8

17,5

566

3x6 + 1x4

6

7/1,04

3,12

1,0

3,08

4

7/0,85

2,55

1,0

4,61

0,2

1,8

19,1

700

3x10 + 1x6

10

CC

3,75

1,0

1,83

6

7/1,04

3,12

1,0

3,08

0,2

1,8

20,6

881

3x16 + 1x10

16

CC

4,65

1,0

1,15--

10

CC

3,75

1,0

1,83

0,2

1,8

21,8

1025

3x25 + 1x16

25

CC

5,80

1,2

0,727

16

CC

4,65

1,0

1,15

0,2

1,8

25,1

1443

3x35 + 1x16

35

CC

6,85

1,2

0,524

16

CC

4,65

1,0

1,15

0,2

1,8

27,1

1754

3x35 + 1x25

35

CC

6,85

1,2

0,524

25

CC

5,80

1,2

0,727

0,2

1,8

28,0

1874

3x50 + 1x25

50

CC

8,00

1,4

0,387

25

CC

5,80

1,2

0,727

0,2

1,9

31,0

2338

3x50 + 1x35

50

CC

8,00

1,4

0,387

35

CC

6,85

1,2

0,524

0,2

1,9

32,0

2476

3x70 + 1x35

70

CC

9,70

1,4

0,268

35

CC

6,85

1,2

0,524

0,2

2,0

35,3

3191

3x70 + 1x50

70

CC

9,70

1,4

0,268

50

CC

8,00

1,4

0,387

0,2

2,1

36,4

3363

3x95 + 1x50

95

CC

11,30

1,6

0,193

50

CC

8,00

1,4

0,387

0,5

2,2

41,4

4709

3x95 + 1x70

95

CC

11,30

1,6

0,193

70

CC

9,70

1,4

0,268

0,5

2,3

42,6

4981

3x120 + 1x70

120

CC

12,70

1,6

0,153

70

CC

9,70

1,4

0,268

0,5

2,3

45,6

5823

3x120 + 1x95

120

CC

12,70

1,6

0,153

95

CC

11,30

1,6

0,193

0,5

2,4

47,0

6143

3x150 + 1x70

150

CC

14,13

1,8

0,124

70

CC

9,70

1,4

0,268

0,5

2,5

49,2

6838

3x150 + 1x95

150

CC

14,13

1,8

0,124

95

CC

11,30

1,6

0,193

0,5

2,5

50,9

7163

3x185 + 1x95

185

CC

15,70

2,0

0,0991

95

CC

11,30

1,6

0,193

0,5

2,6

54,6

8380

3x185 + 1x120

185

CC

15,70

2,0

0,0991

120

CC

12,70

1,6

0,153

0,5

2,7

55,6

8676

3x240 + 1x120

240

CC

18,03

2,2

0,0754

120

CC

12,70

1,6

0,153

0,5

2,8

61,2

10664

3x240 + 1x150

240

CC

18,03

2,2

0,0754

150

CC

14,13

1,8

0,124

0,5

2,9

62,5

11029

3x240 + 1x185

240

CC

18,03

2,2

0,0754

185

CC

15,70

2,0

0,0991

0,5

2,9

63,6

11439

3x300 + 1x150

300

CC

20,40

2,4

0,0601

150

CC

14,13

1,8

0,124

0,5

3,0

67,7

13231

3x300 + 1x185

300

CC

20,40

2,4

0,0601

185

CC

15,70

2,0

0,0991

0,5

3,1

69,0

13675

3x400 + 1x185

400

CC

23,20

2,6

0,047

185

CC

15,70

2,0

0,0991

0,5

3,3

76,0

16701

3x400 + 1x240

400

CC

23,20

2,6

0,047

240

CC

18,03

2,2

0,0754

0,5

3,3

77,7

17363
