CVV/FRT – 0,6/1kV

Mã SP:

Giá bán: Liên hệ

Thương hiệu: Không xác định

Nước sản xuất: Không xác định

Tình trạng: Có sẵn

Số lượng:

- +

Yêu cầu báo giá

Thông tin sản phẩm

TỔNG QUAN

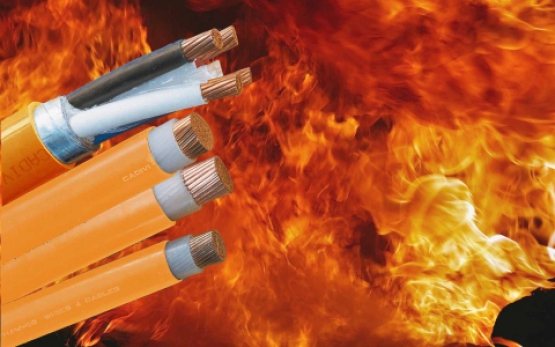

Cáp chậm cháy CVV/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình... cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

•TCVN 5935-1 / IEC 60502-1 •TCVN 6612 / IEC 60228 •IEC 60332-1,3
•BS 4066-1,3

NHẬN BIẾT LÕI

•Bằng màu cách điện hoặc vạch màu:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen.
•Hoặc theo yêu cầu khách hàng.

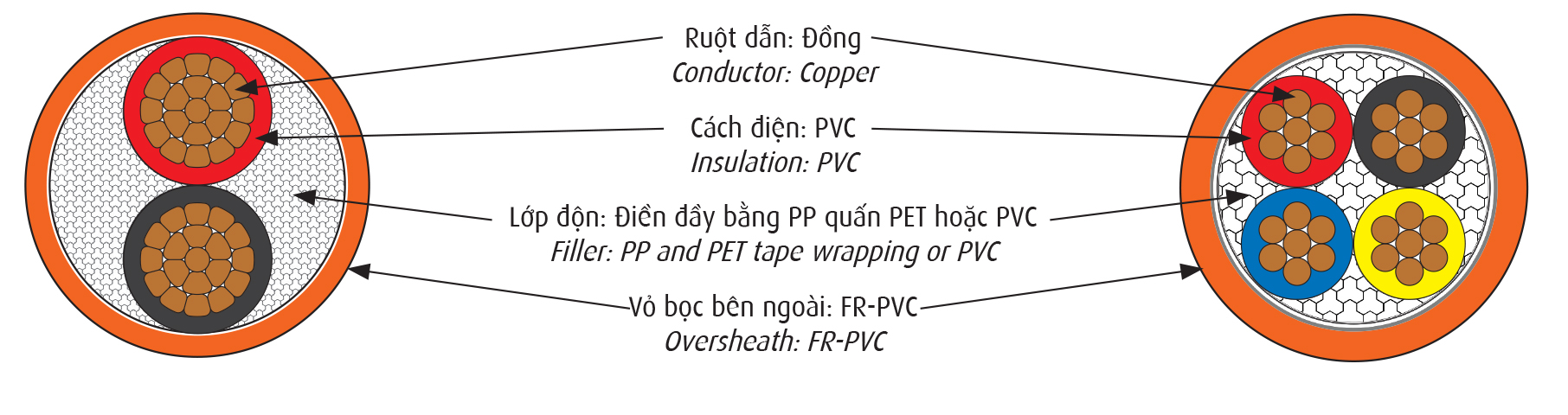

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with Nominal area larger than 300mm². 160^OC with Nominal area up to and include 300mm².
Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.	The flame retardant cables have a significant reduced tendency to propagate fire.
Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.	The cables must self-extinguish after removing the fire source.

5.1 – CÁP CVV/FRT - 1 ĐẾN 4 LÕI. CVV/FRT CABLE – 1 TO 4 CORES.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter				*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Kết cấu Structure	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,8	1,4	1,8	1,8	1,8	5,5	10,6	11,1	11,9	46	159	181	213
2,5	7/0,67	2,01	7,41	0,8	1,4	1,8	1,8	1,8	5,9	11,5	12,0	13,0	59	198	230	275
4	7/0,85	2,55	4,61	1,0	1,4	1,8	1,8	1,8	6,9	13,3	14,1	15,3	85	278	327	395
6	7/1,04	3,12	3,08	1,0	1,4	1,8	1,8	1,8	7,4	14,5	15,3	16,6	109	347	414	506
10	CC	3,75	1,83	1,0	1,4	1,8	1,8	1,8	8,1	14,9	15,9	17,4	150	348	462	589
16	CC	4,65	1,15	1,0	1,4	1,8	1,8	1,8	9,0	16,7	17,8	19,5	208	476	642	825
25	CC	5,80	0,727	1,2	1,4	1,8	1,8	1,8	10,5	19,8	21,2	23,3	310	704	961	1243
35	CC	6,85	0,524	1,2	1,4	1,8	1,8	1,8	11,6	21,9	23,4	25,8	403	909	1252	1627
50	CC	8,00	0,387	1,4	1,4	1,8	1,8	1,9	13,1	25,0	26,8	29,8	537	1208	1673	2193
70	CC	9,70	0,268	1,4	1,4	1,9	2,0	2,1	14,8	28,6	30,8	34,2	751	1685	2364	3101
95	CC	11,30	0,193	1,6	1,5	2,0	2,1	2,2	17,0	32,8	35,3	39,3	1008	2252	3167	4159
120	CC	12,70	0,153	1,6	1,5	2,1	2,2	2,3	18,4	35,8	38,5	43,0	1243	2776	3915	5163
150	CC	14,13	0,124	1,8	1,6	2,2	2,3	2,5	20,4	39,6	42,6	48,0	1535	3419	4827	6375
185	CC	15,70	0,0991	2,0	1,7	2,4	2,5	2,7	22,6	43,9	47,7	53,1	1897	4231	5983	7886
240	CC	18,03	0,0754	2,2	1,8	2,6	2,7	2,9	25,5	50,1	53,9	60,1	2475	5526	7811	10296
300	CC	20,40	0,0601	2,4	1,9	2,7	2,9	3,1	28,4	55,9	60,3	67,6	3141	6984	9916	13085
400	CC	23,20	0,0470	2,6	2,0	3,0	3,1	3,4	31,8	62,8	67,9	75,8	4024	8963	12714	16794
500	CC	26,20	0,0366	2,8	2,1	-	-	-	35,4	-	-	-	5088	-	-	-
630	CC	30,20	0,0283	2,8	2,2	-	-	-	39,6	-	-	-	6645	-	-	-

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

5.2 CÁP CVV/FRT - 3 PHA + 1 TRUNG TÍNH. CVV/FRT CABLE – 3 PHASE +1 NEUTRAL CORES.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Kết cấu Structure	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Kết cấu Structure	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Chiều dày vỏ danh nghĩa Nominal thickness of sheath		*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	kg/km
3x4 + 1x2,5	4	7/0,85	2,55	1,0	4,61	2,5	7/0,67	2,01	0,8	7,41	1,8	14,7	364
3x6 + 1x4	6	7/1,04	3,12	1,0	3,08	4	7/0,85	2,55	1,0	4,61	1,8	16,3	476
3x10 + 1x6	10	CC	3,75	1,0	1,83	6	7/1,04	3,12	1,0	3,08	1,8	17,8	640
3x16 + 1x10	16	CC	4,65	1,0	1,15	10	CC	3,75	1,0	1,83	1,8	19,0	765
3x25 + 1x16	25	CC	5,80	1,2	0,727	16	CC	4,65	1,0	1,15	1,8	22,3	1137
3x35 + 1x16	35	CC	6,85	1,2	0,524	16	CC	4,65	1,0	1,15	1,8	24,3	1423
3x35 + 1x25	35	CC	6,85	1,2	0,524	25	CC	5,80	1,2	0,727	1,8	25,2	1530
3x50 + 1x25	50	CC	8,00	1,4	0,387	25	CC	5,80	1,2	0,727	1,9	28,2	1955
3x50 + 1x35	50	CC	8,00	1,4	0,387	35	CC	6,85	1,2	0,524	1,9	28,8	2053
3x70 + 1x35	70	CC	9,70	1,4	0,268	35	CC	6,85	1,2	0,524	2,0	32,1	2722
3x70 + 1x50	70	CC	9,70	1,4	0,268	50	CC	8,00	1,4	0,387	2,0	33,0	2865
3x95 + 1x50	95	CC	11,30	1,6	0,193	50	CC	8,00	1,4	0,387	2,2	37,0	3671
3x95 + 1x70	95	CC	11,30	1,6	0,193	70	CC	9,70	1,4	0,268	2,2	38,0	3896
3x120 + 1x70	120	CC	12,70	1,6	0,153	70	CC	9,70	1,4	0,268	2,3	40,8	4635
3x120 + 1x95	120	CC	12,70	1,6	0,153	95	CC	11,30	1,6	0,193	2,3	42,0	4901
3x150 + 1x70	150	CC	14,13	1,8	0,124	70	CC	9,70	1,4	0,268	2,4	44,3	5533
3x150 + 1x95	150	CC	14,13	1,8	0,124	95	CC	11,30	1,6	0,193	2,4	45,9	5811
3x185 + 1x95	185	CC	15,70	2,0	0,0991	95	CC	11,30	1,6	0,193	2,6	49,8	6944
3x185 + 1x120	185	CC	15,70	2,0	0,0991	120	CC	12,70	1,6	0,153	2,6	50,7	7192
3x240 + 1x120	240	CC	18,03	2,2	0,0754	120	CC	12,70	1,6	0,153	2,8	56,0	8994
3x240 + 1x150	240	CC	18,03	2,2	0,0754	150	CC	14,13	1,8	0,124	2,8	57,1	9301
3x240 + 1x185	240	CC	18,03	2,2	0,0754	185	CC	15,70	2,0	0,0991	2,8	58,3	9675
3x300 + 1x150	300	CC	20,40	2,4	0,0601	150	CC	14,13	1,8	0,124	3,0	62,5	11377
3x300 + 1x185	300	CC	20,40	2,4	0,0601	185	CC	15,70	2,0	0,0991	3,0	63,7	11757
3x400 + 1x185	400	CC	23,20	2,6	0,047	185	CC	15,70	2,0	0,0991	3,2	70,2	14516
3x400 + 1x240	400	CC	23,20	2,6	0,047	240	CC	18,03	2,2	0,0754	3,3	72,1	15157
