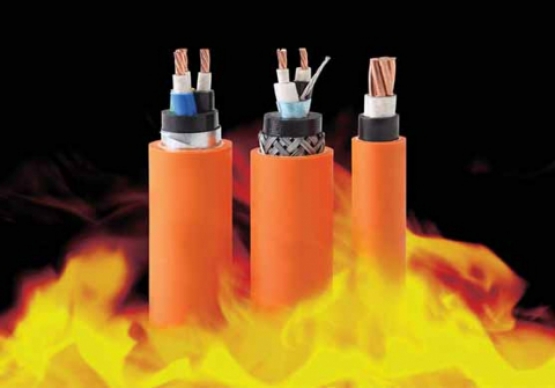

CXV/DATA/FR – 0,6/1 kV & CXV/DSTA/FR – 0,6/1 kV

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1  kV.

• Điện áp thử: 3,5 kV (5 phút) .

• Test voltage: 3,5 kV (5 minutes) .

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

• Maximum conductor temperature for normal operation is 90⁰C.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 250⁰C.

• Cáp chịu cháy ở 950⁰C trong 3 giờ.

• Cables are subjected to fire at 950⁰C for 3 hours.

• Cáp đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.

• The cables pass BS 6387 Cat. CWZ.

• Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.

• The fire resistant cables have a significant reduced tendency to propagate fire.

• Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

• The cables must self-extinguish after removing the fire source.

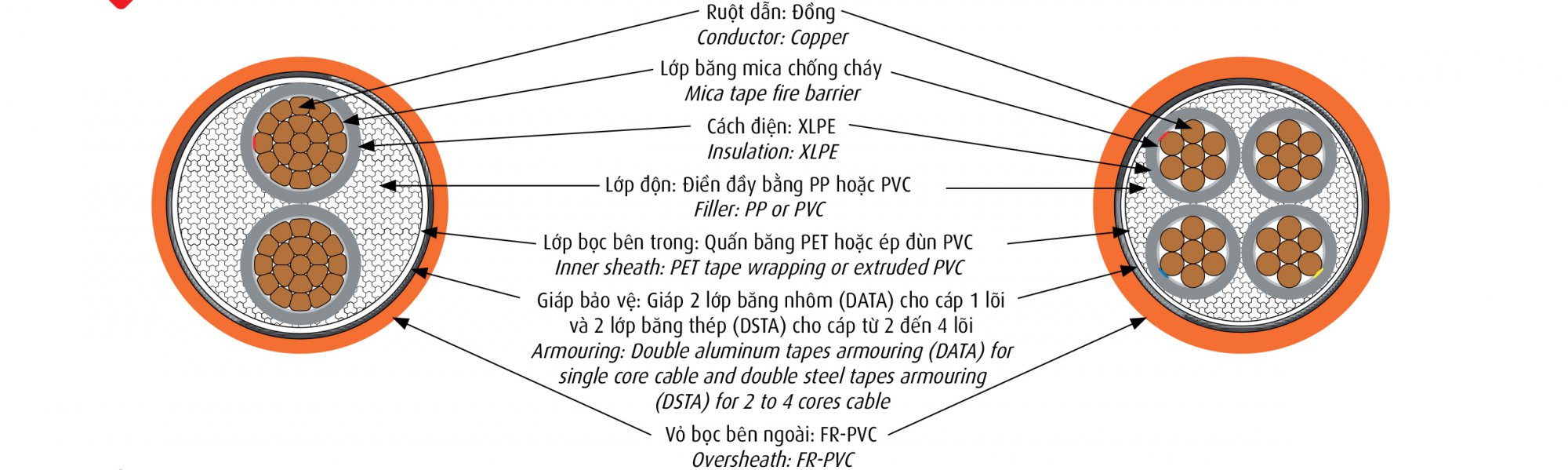

Ruột dẫn - Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày

băng nhôm

danh nghĩa

Nominal

thickness of

aluminum tape

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng⁽*⁾

Approx.

overall diameter

Khối lượng cáp gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết cấu

Structure

Đường kính

ruột dẫn

gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 ⁰C

Max. DC

resistance

at 20 ⁰C

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

1,5

7/0,52

1,56

12,10

0,7

0,5

1,4

10,4

151

2,5

7/0,67

2,01

7,41

0,7

0,5

1,4

10,9

170

4

7/0,85

2,55

4,61

0,7

0,5

1,4

11,4

195

6

7/1,04

3,12

3,08

0,7

0,5

1,4

12,0

225

10

CC

3,75

1,83

0,7

0,5

1,4

12,6

274

16

CC

4,65

1,15

0,7

0,50

1,4

13,5

342

25

CC

5,80

0,727

0,9

0,50

1,4

15,0

459

35

CC

6,85

0,524

0,9

0,50

1,4

16,1

563

50

CC

8,00

0,387

1,0

0,50

1,4

17,4

703

70

CC

9,70

0,268

1,1

0,50

1,5

19,5

948

95

CC

11,30

0,193

1,1

0,50

1,6

21,3

1208

120

CC

12,70

0,153

1,2

0,50

1,6

22,9

1462

150

CC

14,13

0,124

1,4

0,50

1,7

24,9

1768

185

CC

15,70

0,0991

1,6

0,50

1,7

26,9

2133

240

CC

18,03

0,0754

1,7

0,50

1,8

29,6

2717

300

CC

20,40

0,0601

1,8

0,50

1,9

32,3

3385

400

CC

23,20

0,0470

2,0

0,50

2,0

36,1

4314

500

CC

26,20

0,0366

2,2

0,50

2,1

39,7

5390

630

CC

30,20

0,0283

2,4

0,50

2,3

44,5

7018

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng⁽*⁾

Approx. overall diameter

Khối lượng cáp

gần đúng⁽*⁾

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm²

N⁰/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,7

0,2

0,2

0,2

1,8

1,8

1,8

15,2

15,9

16,9

369

398

449

2,5

7/0,67

2,01

7,41

0,7

0,2

0,2

0,2

1,8

1,8

1,8

16,1

16,8

18,0

422

461

526

4

7/0,85

2,55

4,61

0,7

0,2

0,2

0,2

1,8

1,8

1,8

17,2

18,0

19,3

492

546

631

6

7/1,04

3,12

3,08

0,7

0,2

0,2

0,2

1,8

1,8

1,8

18,3

19,2

20,7

576

648

757

10

CC

3,75

1,83

0,7

0,2

0,2

0,2

1,8

1,8

1,8

18,8

19,8

21,4

571

693

840

16

CC

4,65

1,15

0,7

0,2

0,2

0,2

1,8

1,8

1,8

20,6

21,7

23,6

721

896

1100

25

CC

5,80

0,727

0,9

0,2

0,2

0,2

1,8

1,8

1,8

23,7

25,1

27,3

984

1248

1553

35

CC

6,85

0,524

0,9

0,2

0,2

0,2

1,8

1,8

1,8

25,8

27,3

29,9

1214

1564

1963

50

CC

8,00

0,387

1,0

0,2

0,2

0,2

1,8

1,8

1,9

28,5

30,3

33,3

1526

1993

2533

70

CC

9,70

0,268

1,1

0,2

0,2

0,2

1,9

1,9

2,0

32,5

34,9

38,5

2060

2765

3531

95

CC

11,30

0,193

1,1

0,2

0,2

0,5

2,0

2,1

2,2

36,2

38,8

43,9

2658

3567

5109

120

CC

12,70

0,153

1,2

0,5

0,5

0,5

2,1

2,2

2,4

40,8

43,6

48,6

3731

4901

6281

150

CC

14,13

0,124

1,4

0,5

0,5

0,5

2,3

2,4

2,5

44,8

48,3

53,6

4474

5962

7589

185

CC

15,70

0,0991

1,6

0,5

0,5

0,5

2,4

2,5

2,7

49,4

53,1

58,7

5407

7196

9188

240

CC

18,03

0,0754

1,7

0,5

0,5

0,5

2,6

2,7

2,9

55,2

59,4

65,6

6802

9160

11731

300

CC

20,40

0,0601

1,8

0,5

0,5

0,5

2,7

2,9

3,1

60,9

65,3

72,6

8401

11334

14589

400

CC

23,20

0,0470

2,0

0,5

0,5

0,5

3,0

3,1

3,4

67,8

73,0

81,3

10515

14264

18497

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng

⁽*⁾

Approx.

overall diameter

Khối lượng cáp

gần đúng

⁽*⁾

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng⁽*⁾

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 ⁰C

Max. DC resistance

at 20 ⁰C

mm²

mm²

N⁰/mm

mm

mm

Ω/km

mm²

N⁰/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3x4 + 1x2,5

4

7/0,85

2,55

0,7

4,61

2,5

7/0,67

2,01

0,7

7,41

0,2

1,8

19,0

602

3x6 + 1x4

6

7/1,04

3,12

0,7

3,08

4

7/0,85

2,55

0,7

4,61

0,2

1,8

20,3

722

3x10 + 1x6

10

CC

3,75

0,7

1,83

6

7/1,04

3,12

0,7

3,08

0,2

1,8

21,8

909

3x16 + 1x10

16

CC

4,65

0,7

1,15

10

CC

3,75

0,7

1,83

0,2

1,8

23,0

1035

3x25 + 1x16

25

CC

5,80

0,9

0,727

16

CC

4,65

0,7

1,15

0,2

1,8

26,4

1439

3x35 + 1x16

35

CC

6,85

0,9

0,524

16

CC

4,65

0,7

1,15

0,2

1,8

28,3

1744

3x35 + 1x25

35

CC

6,85

0,9

0,524

25

CC

5,80

0,9

0,727

0,2

1,8

29,2

1860

3x50 + 1x25

50

CC

8,00

1,0

0,387

25

CC

5,80

0,9

0,727

0,2

1,8

31,7

2275

3x50 + 1x35

50

CC

8,00

1,0

0,387

35

CC

6,85

0,9

0,524

0,2

1,9

32,5

2393

3x70 + 1x35

70

CC

9,70

1,1

0,268

35

CC

6,85

0,9

0,524

0,2

2,0

36,5

3148

3x70 + 1x50

70

CC

9,70

1,1

0,268

50

CC

8,00

1,0

0,387

0,2

2,0

37,4

3292

3x95 + 1x50

95

CC

11,30

1,1

0,193

50

CC

8,00

1,0

0,387

0,5

2,1

41,6

4566

3x95 + 1x70

95

CC

11,30

1,1

0,193

70

CC

9,70

1,1

0,268

0,5

2,2

43,0

4842

3x120 + 1x70

120

CC

12,70

1,2

0,153

70

CC

9,70

1,1

0,268

0,5

2,3

46,1

5668

3x120 + 1x95

120

CC

12,70

1,2

0,153

95

CC

11,30

1,1

0,193

0,5

2,3

47,0

5937

3x150 + 1x70

150

CC

14,13

1,4

0,124

70

CC

9,70

1,1

0,268

0,5

2,4

50,4

6699

3x150 + 1x95

150

CC

14,13

1,4

0,124

95

CC

11,30

1,1

0,193

0,5

2,4

51,3

6972

3x185 + 1x95

185

CC

15,70

1,6

0,0991

95

CC

11,30

1,1

0,193

0,5

2,6

55,3

8172

3x185 + 1x120

185

CC

15,70

1,6

0,0991

120

CC

12,70

1,2

0,153

0,5

2,6

56,2

8451

3x240 + 1x120

240

CC

18,03

1,7

0,0754

120

CC

12,70

1,2

0,153

0,5

2,8

61,6

10369

3x240 + 1x150

240

CC

18,03

1,7

0,0754

150

CC

14,13

1,4

0,124

0,5

2,8

62,7

10696

3x240 + 1x185

240

CC

18,03

1,7

0,0754

185

CC

15,70

1,6

0,0991

0,5

2,8

63,9

11092

3x300 + 1x150

300

CC

20,40

1,8

0,0601

150

CC

14,13

1,4

0,124

0,5

2,9

67,5

12789

3x300 + 1x185

300

CC

20,40

1,8

0,0601

185

CC

15,70

1,6

0,0991

0,5

3,0

68,9

13219

3x400 + 1x185

400

CC

23,20

2,0

0,047

185

CC

15,70

1,6

0,0991

0,5

3,2

75,5

16078

3x400 + 1x240

400

CC

23,20

2,0

0,047

240

CC

18,03

1,7

0,0754

0,5

3,2

77,4

16782
