Thông tin sản phẩm

Tổng quan

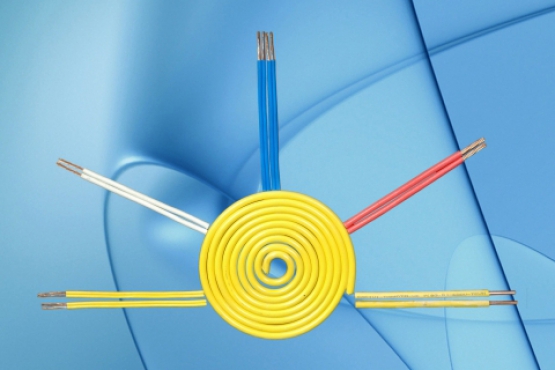

Dây cáp điện ruột đồng bọc nhựa PVC (có hoặc không có vỏ) dùng cho các thiết bị điện dân dụng.
Sản phẩm này được lắp trong ống (chịu lực, chống rò rỉ...) tại các vị trí:
Lắp cố định trên tường, trên trần, trên sàn.
Lắp âm trong tường, trong trần, trong sàn.
Hoặc chôn trong đất.

Tiêu chuẩn áp dụng

•TCVN 6610-3 / IEC 60227-3
•TCVN 6610-5 / IEC 60227-5
•TCVN 6612 / IEC 60228
•JIS C 3307; JIS C 3102
•AS/NZS 5000.1; AS/NZS 1125

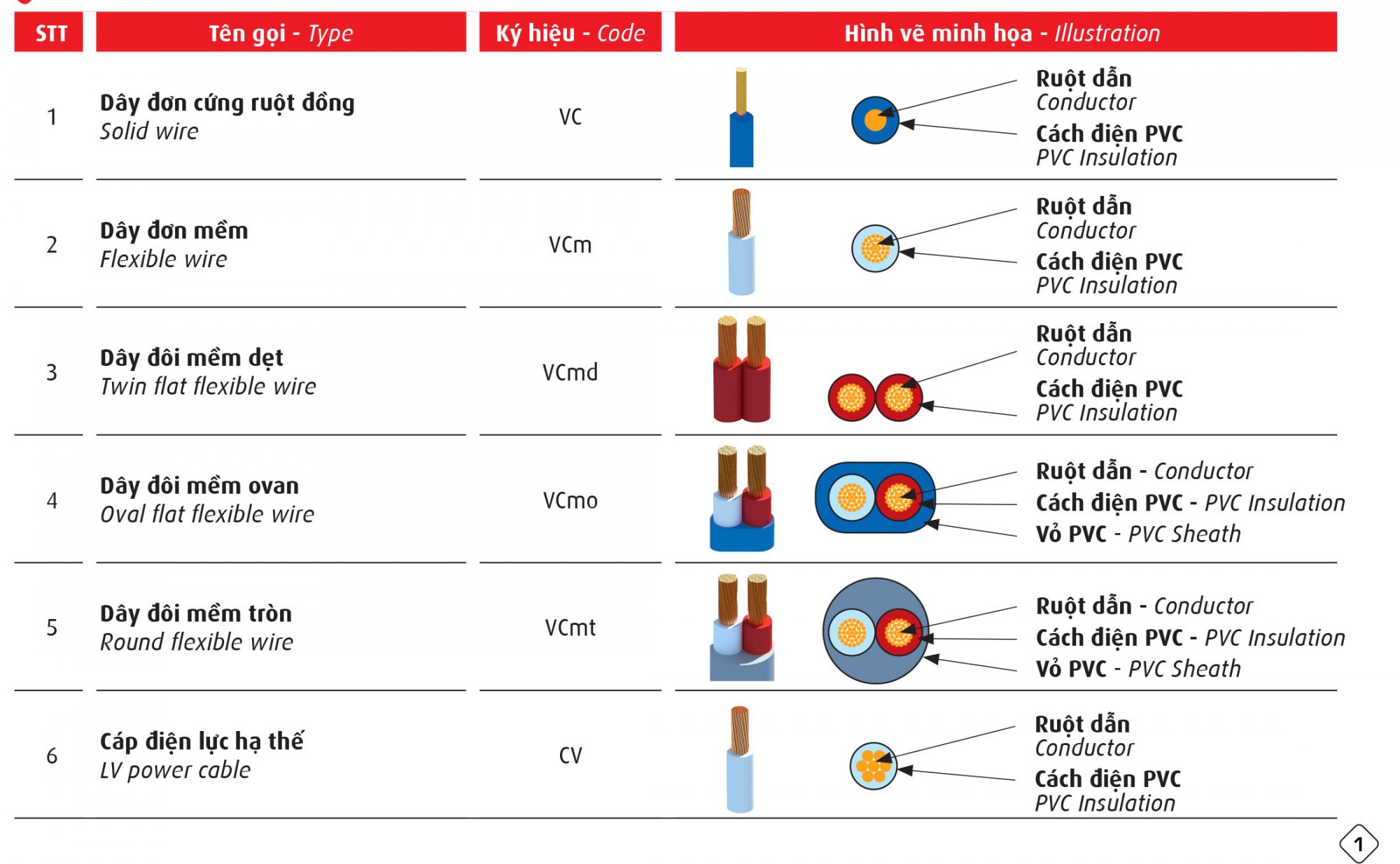

Nhận biết dây

Cấu trúc cáp

Đặc tính kỹ thuật

Technical characteristics

Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160 ^OC.

Maximum conductor temperature for normal operation is 70 ^OC.
Maximum conductor temperature for short-circuit (5 s maximum duration) is 160^OC.

5.1-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VC

TECHNICAL CHARACTERISTICS OF VC

Ruột dẫn-Conductor			Chiều dày cách điện danh định	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)	Điện áp danh định	Tiêu chuẩn áp dụng
Tiết diện danh định	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)	Điện áp danh định	Tiêu chuẩn áp dụng
Nominal Area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. overall diameter	Approx. mass	Rated voltage	Applied standard
mm²	N⁰ /mm	Ω/km	mm	mm	kg/km
0,5	1/0,80	36,0	0,6	2,0	8	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	1/0,97	24,5	0,6	2,2	11
1	1/1,13	18,1	0,6	2,3	14
1,5	1/1,38	12,1	0,7	2,8	20	450/750 V
2,5	1/1,77	7,41	0,8	3,4	31
4	1/2,24	4,61	0,8	3,8	46
6	1/2,74	3,08	0,8	4,3	66
10	1/3,56	1,83	1,0	5,6	110
2	1/1,60	8,92	0,8	3,2	27	600 V	JIS C 3307
3	1/2,00	5,65	0,8	3,6	38
8	1/3,20	2,21	1,2	5,6	96

5.2-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VCm

TECHNICAL CHARACTERISTICS OF VCm

Ruột dẫn-Conductor			Chiều dày cách điện danh định	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)	Điện áp danh định	Tiêu chuẩn áp dụng
Tiết diện danh định	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)	Điện áp danh định	Tiêu chuẩn áp dụng
Nominal Area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. overall diameter	Approx. mass	Rated voltage	Applied standard
mm²	N⁰ /mm	Ω/km	mm	mm	kg/km
0,5	16/0,20	39,0	0,6	2,1	9	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	24/0,20	26,0	0,6	2,3	12
1	32/0,20	19,5	0,6	2,5	15
1,5	30/0,25	13,3	0,7	3,0	21	450/750 V
2,5	50/0,25	7,98	0,8	3,6	33
4	56/0,30	4,95	0,8	4,2	49
6	84/0,30	3,30	0,8	4,8	71
10	77/0,40	1,91	1,0	6,6	144	0,6/1 kV	AS/NZS 5000.1
16	126/0,40	1,21	1,0	7,9	176
25	196/0,40	0,780	1,2	9,7	271
35	273/0,40	0,554	1,2	11,1	365
50	380/0,40	0,386	1,4	13,12	508
70	361/0,50	0,272	1,4	15,4	733
95	475/0,50	0,206	1,6	17,6	963
120	608/0,50	0,161	1,6	19,5	1212
150	740/0,50	0,129	1,8	21,7	1488
185	925/0,50	0,106	2,0	24,2	1857
240	1184/0,50	0,0801	2,2	27,3	2369

5.3-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VCmd – 0,6/1 kV

THEO AS/NZS 5000.1

TECHNICAL CHARACTERISTICS OF VCmd – 0,6/1 kV

ACCORDING TO AS/NZS 5000.1

Ruột dẫn - Conductor			Chiều dày cách điện danh định	Kích thước dây gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Kích thước dây gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. wire dimension	Approx. mass
mm²	N⁰ /mm	Ω/km	mm	mm	kg/km
2 x 0,5	16/0,20	39,0	0,8	2,5 x 5,2	22
2 x 0,75	24/0,20	26,0	0,8	2,7 x 5,7	28
2 x 1	32/0,20	19,5	0,8	2,9 x 6,1	34
2 x 1,5	30/0,25	13,3	0,8	3,2 x 6,7	44
2 x 2,5	50/0,25	7,98	0,8	3,6 x 7,6	66

5.4-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VCmo – 300/500 V

THEO TCVN 6610-5/IEC 60227-5

TECHNICAL CHARACTERISTICS OF VCmo – 300/500 V

ACCORDING TO TCVN 6610-5/IEC 60227-5

Ruột dẫn-Conductor			Chiều dày cách điện danh định	Chiều dày vỏ danh định	Kích thước dây gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Chiều dày vỏ danh định	Kích thước dây gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Nominal thickness of sheath	Approx. wire dimension	Approx. mass
mm²	N⁰ /mm	Ω/km	mm	mm	mm	kg/km
2 x 0,75	24/0,20	26,0	0,6	0,8	3,9 x 6,3	42
2 x 1	32/0,20	19,5	0,6	0,8	4,1 x 6,6	49
2 x 1,5	30/0,25	13,3	0,7	0,8	4,6 x 7,6	66
2 x 2,5	50/0,25	7,98	0,8	1,0	5,6 x 9,3	102
2 x 4	56/0,30	4,95	0,8	1,1	6,4 x 10,6	143
2 x 6	84/0,30	3,30	0,8	1,2	7,2 x 11,9	195

5.5-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VCmt – 300/500 V

THEO TCVN 6610-5/IEC 60227-5

TECHNICAL CHARACTERISTICS OF VCmt – 300/500 V

ACCORDING TO TCVN 6610-5/IEC 60227-5

Ruột dẫn-Conductor			Chiều dày cách điện danh nghĩa	Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.* overall diameter			Khối lượng dây gần đúng () Approx. mass*
Tiết diện danh nghĩa	Kết cấu	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh nghĩa	Chiều dày vỏ danh nghĩa Nominal thickness of sheath						Khối lượng dây gần đúng () Approx. mass*
Nominal area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	Structure	Max. DC resistance at 20⁰C	Nominal thickness of insulation	core	core	core	core	core	core	core	core	core
mm²	N⁰ /mm	Ω/km	mm	mm			mm			kg/km
0,75	24/0,20	26,0	0,6	0,8	0,8	0,8	6,3	6,6	7,2	56	67	81
1	32/0,20	19,5	0,6	0,8	0,8	0,9	6,6	7,0	7,9	65	78	96
1,5	30/0,25	13,3	0,7	0,8	0,9	1,0	7,8	8,2	9,2	87	109	138
2,5	50/0,25	7,98	0,8	1,0	1,1	1,1	9,3	10,1	11,0	135	168	207
4	56/0,30	4,95	0,8	1,1	1,1	1,2	10,6	11,3	12,5	186	229	290
6	84/0,30	3,30	0,8	1,2	1,4	1,4	11,9	13,1	14,4	250	323	401

5.6-ĐẶC TÍNH KỸ THUẬT CỦA CÁP CV – 0,6/1 kV THEO AS/NZS 5000.1

TECHNICAL CHARACTERISTICS OF CV– 0,6/1 kV ACCORDING TO AS/NZS 5000.1

Ruột dẫn-Conductor				Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰c	Nominal thickness of insulation	Approx. overall diameter	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	kg/km
1,0 (E)	7/0,425	1,28	18,1 ^(**)	0,6	2,5	14
1,5 (E)	7/0,52	1,56	12,1 ^(**)	0,6	2,8	20
2,5 (E)	7/0,67	2,01	7,41	0,7	3,4	32
1,0	7/0,425	1,28	18,1 ^(**)	0,8	2,9	17
1,5	7/0,52	1,56	12,1 ^(**)	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	33
4 & 4 (E)	7/0,85	2,55	4,61	1,0	4,6	53
6 & 6 (E)	7/1,04	3,12	3,08	1,0	5,1	74

(*)   Giá trị tham khảo: để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
      Reference value: for design purposes, transportation, storage products. Not for evaluating the quality of products.
(**) Giá trị của CADIVI tốt hơn quy định của tiêu chuẩn AS/NZS 1125    CADIVI’s values are better than AS/NZS 1125 standard ones.
(E): Cáp nối đất có màu cách điện xanh lục/vàng      (E): Earth wires with green/yellow insulation.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
      CADIVI is also committed to providing customized cable solution to suit any customer standards and requirements.
