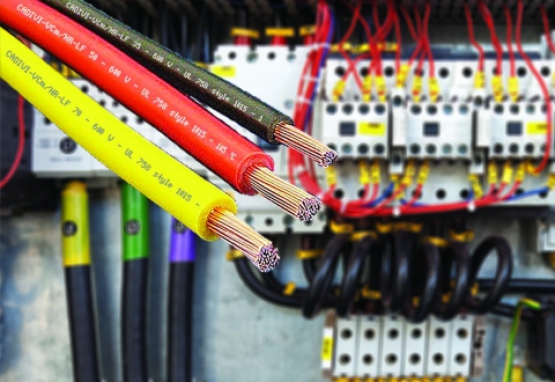

VCm/HR-LF – 0,6/1 kV

• Cáp CADIVI được thiết kế sử dụng vật liệu không chì (LF), độ mềm dẻo cao, hoạt động an toàn ở nhiệt độ ruột dẫn lên đến 105 °C (HR).

• Cáp phù hợp sử dụng trong các hệ thống bảng điều khiển, thiết bị điện gia dụng, tivi, bàn điều khiển, cũng như làm dây kết nối trong các thiết bị, lắp đặt trong ống bảo vệ mềm, cho động cơ và máy biến áp ... ; cấp điện áp đến 0,6/1 kV.

• TCVN 6612 / IEC 60228.

• TCVN 5935-1 /IEC 60502-1 .

• UL 758.

• Bằng màu cách điện :

Màu đỏ – vàng – xanh dương - đen – xám – vàng/xanh lá.

• Hoặc theo yêu cầu khách hàng.

• Cấp điện áp U₀/U đến: 0,6/1 kV.

• Rated voltage U₀/U up to: 0,6/1 kV.

• Điện áp thử đến: 3,5 kV (5 phút).

• Test voltage up to: 3,5 kV (5 minutes).

• Nhiệt độ làm việc tối đa của ruột dẫn là 105 ⁰C.

• Maximum operation temperature of conductor is 105 ⁰C.

• Bán kính uốn cong nhỏ nhất: 6 x D (D: đường kính ngoài của cáp).

• Min. bending radius: 6 x D (D: overall diameter).

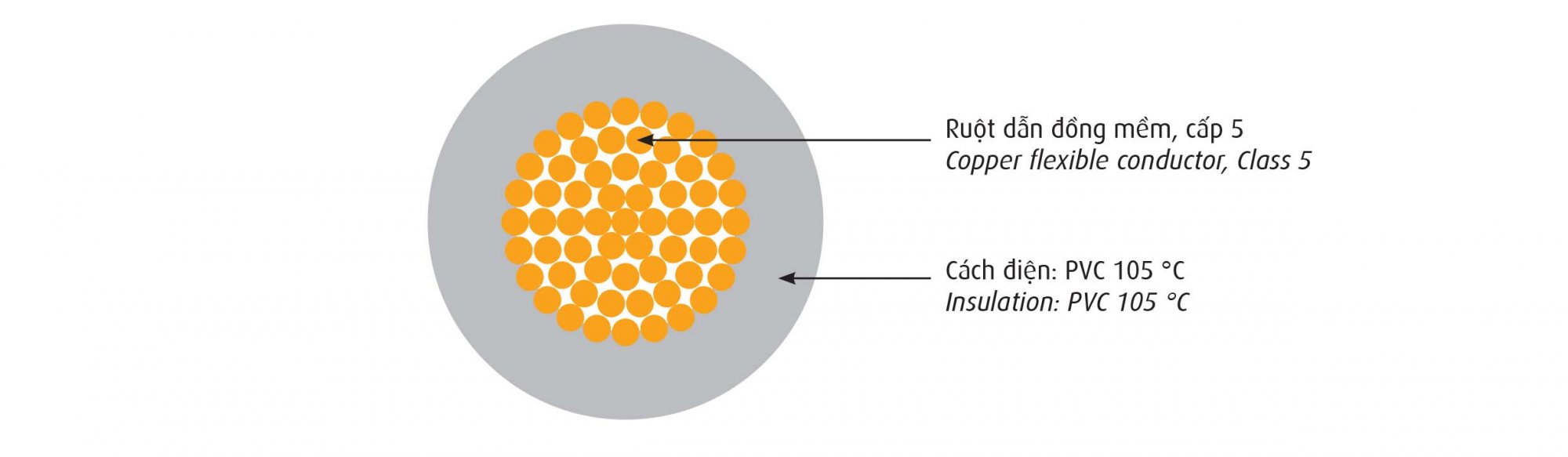

Ruột dẫn-Conductor

Chiều dày

cách điện

danh nghĩa

Đường kính tổng

gần đúng

(*)

Khối lượng cáp

gần đúng

(*)

Tiết diện

danh nghĩa

Kết cấu

Đường kính ruột dẫn

gần đúng (*)

Điện trở DC tối đa

ở 20⁰C

Nomnal

Area

Structure

Approx. conductor

diameter

Max. DC resistance at 20⁰c

Nominal thickness of insulation

Approx.

overall diameter

Approx. mass

mm²

N⁰ /mm

mm

Ω/km

mm

mm

kg/km

1,5

30 / 0,25

1,6

13,3

0,76

3,1

21

2,5

50 / 0,25

2,0

7,98

0,76

3,6

31

4

56 / 0,30

2,6

4,95

0,76

4,1

47

6

84 / 0,30

3,6

3,30

0,76

5,1

68

10

84 / 0,40

4,8

1,91

1,14

7,1

125

16

126 / 0,40

5,9

1,21

1,52

8,9

191

25

196 / 0,40

7,3

0,780

1,52

10,4

280

35

280 / 0,40

8,8

0,554

1,52

11,8

384

50

399 / 0,40

10,6

0,386

2,03

14,6

560

70

361 / 0,50

12,6

0,272

2,03

16,6

766

95

475 / 0,50

14,4

0,206

2,03

18,5

983

120

608 / 0,50

16,3

0,161

2,41

21,1

1267

150

777 / 0,50

18,5

0,129

2,41

23,3

1597

185

925 / 0,50

20,2

0,106

2,41

25,0

1878

240

1220 / 0,50

23,2

0,0801

2,41

28,0

2436
